Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Realizzazione di una piscina privata
Roma, Italia
2017
Dott. Ing. Giampiero Mariani
Dott. Ing. Giampiero Mariani
Privato
A = 60 mq
D.M. 14/01/2008 (NTC 2008)



Descrizione dell’opera

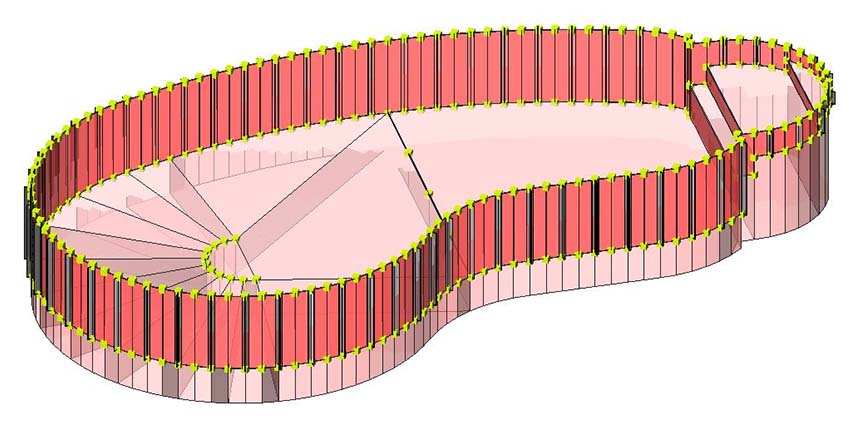

La presente descrizione riguarda il calcolo strutturale di una piscina privata realizzata a Roma dallo Studio Tecnico Mariani. Il progetto in questione si compone di una platea di fondazione e di setti laterali che formano le sponde della vasca. La platea è realizzata in c.l.s. armato, mentre i setti di sponda sono realizzati in acciaio (lamiera) con costolature in profilati anch’essi metallici. Per gli interventi sopradetti, si adopereranno i seguenti materiali:

  • calcestruzzo classe C 25/30 (fck/Rck) per la fondazione;
  • acciaio classe B450C per le armature metalliche della fondazione;
  • acciaio S 275 per i profilati e le lamiere di sponda.



Descrizione tecnica

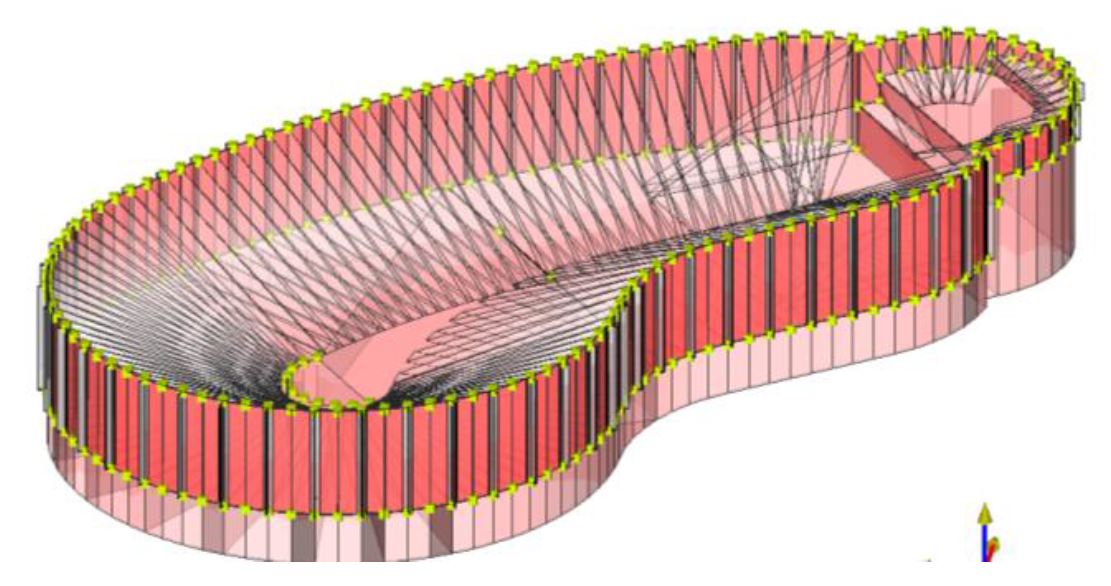

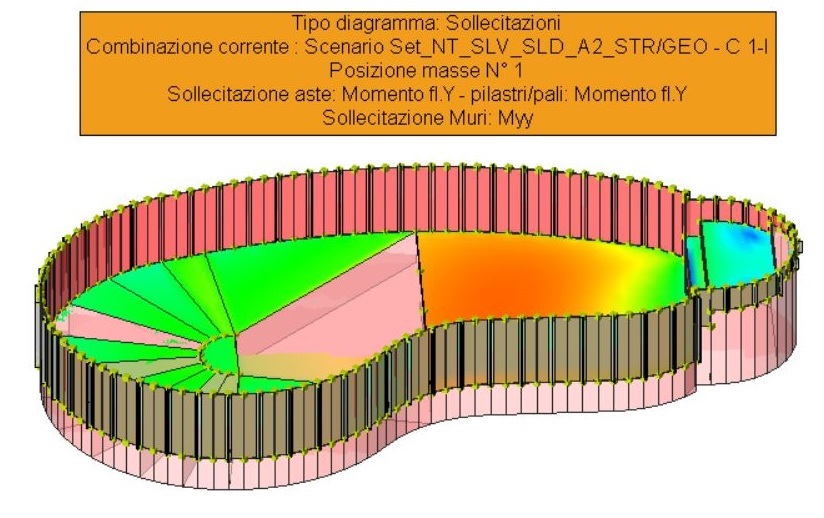

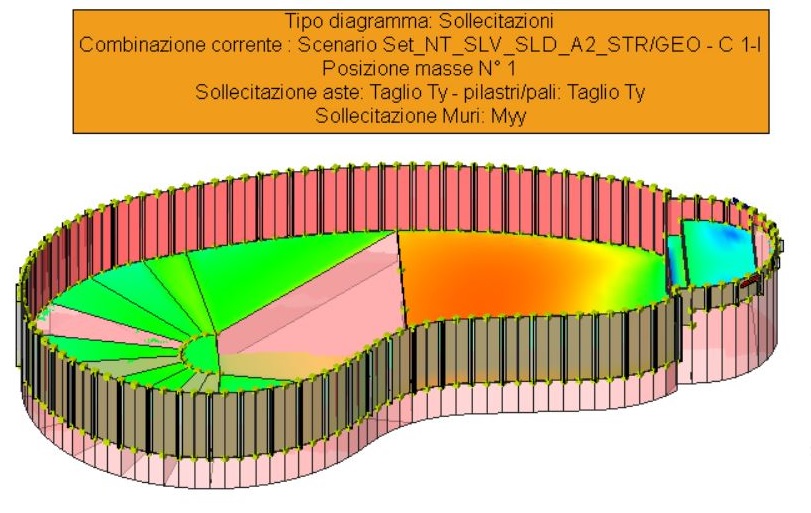

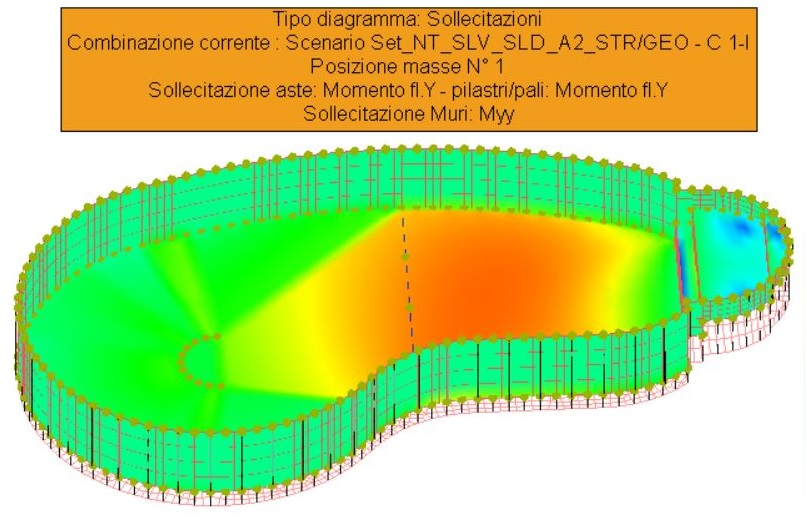

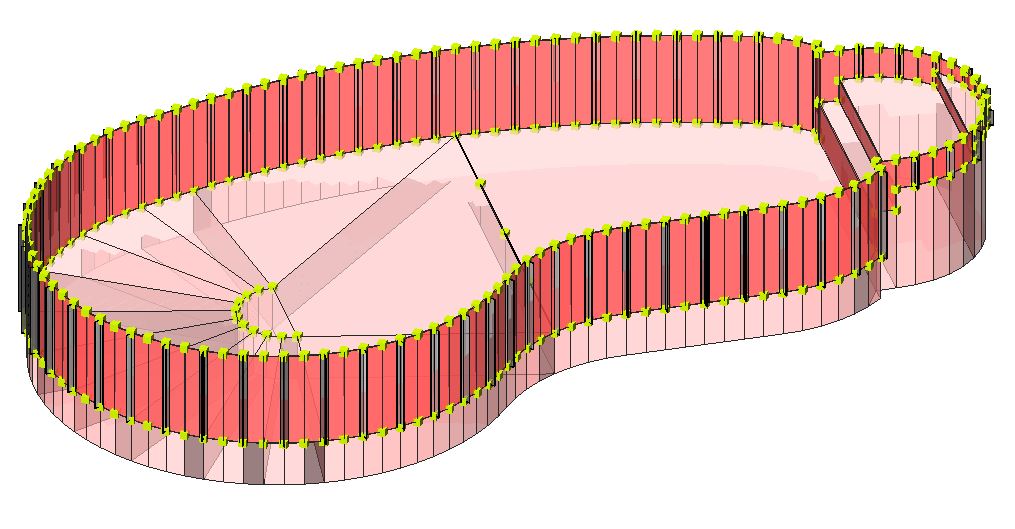

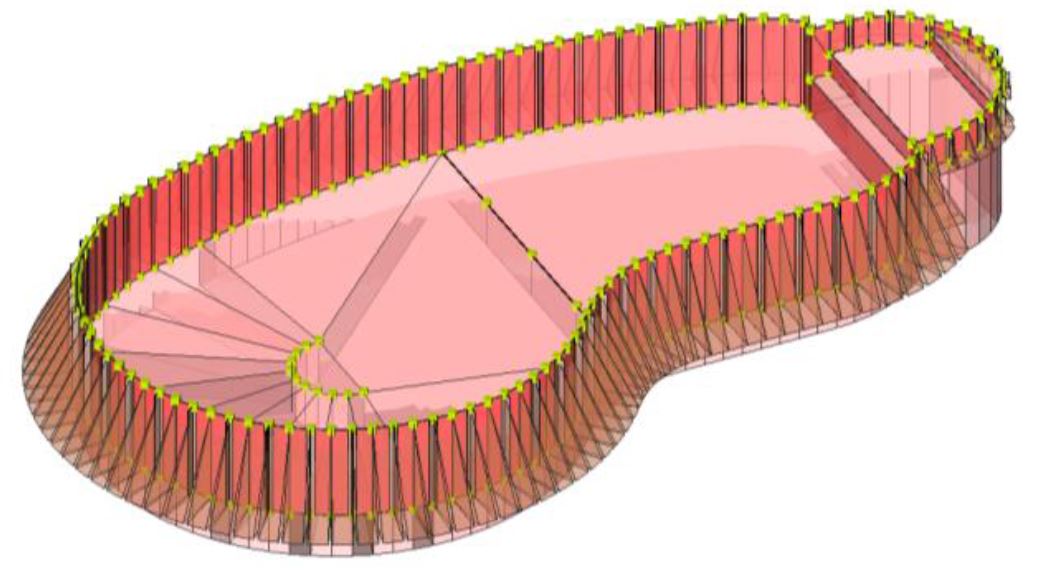

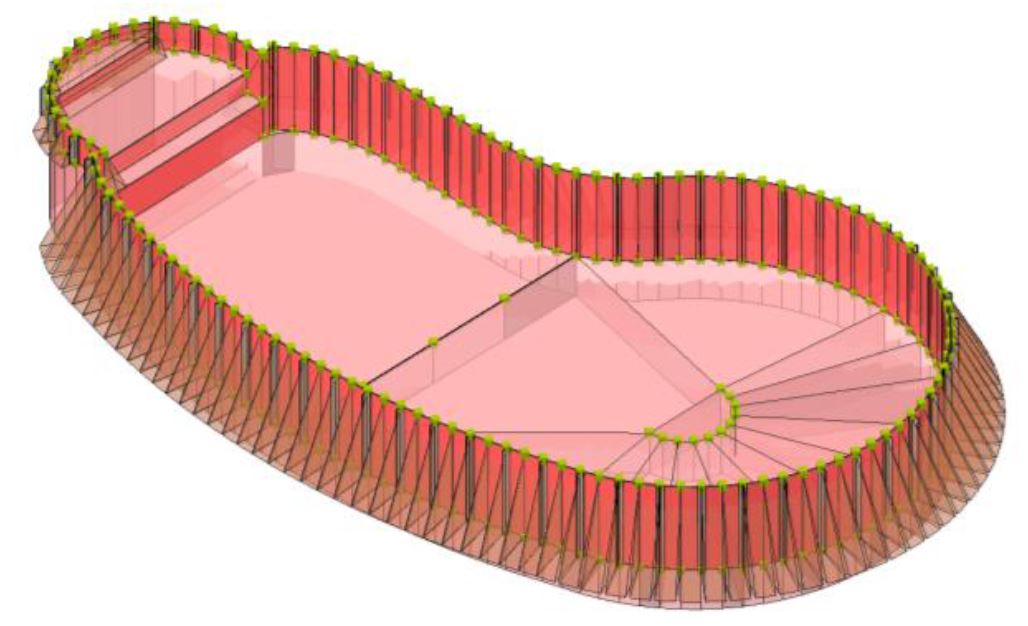

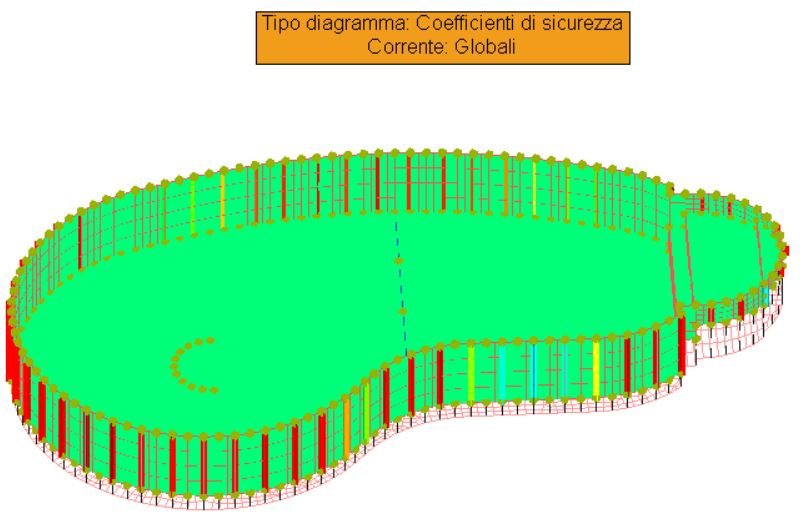

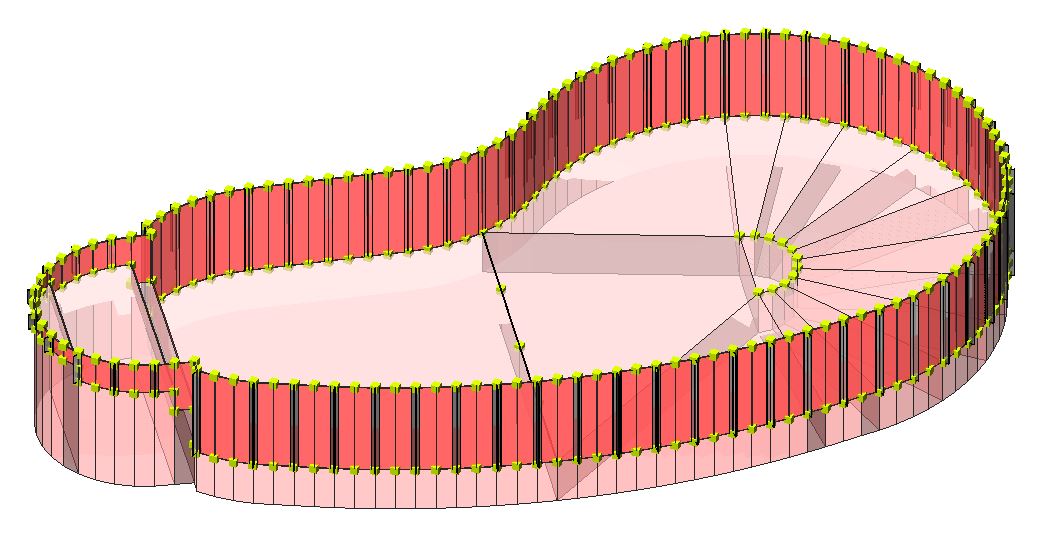

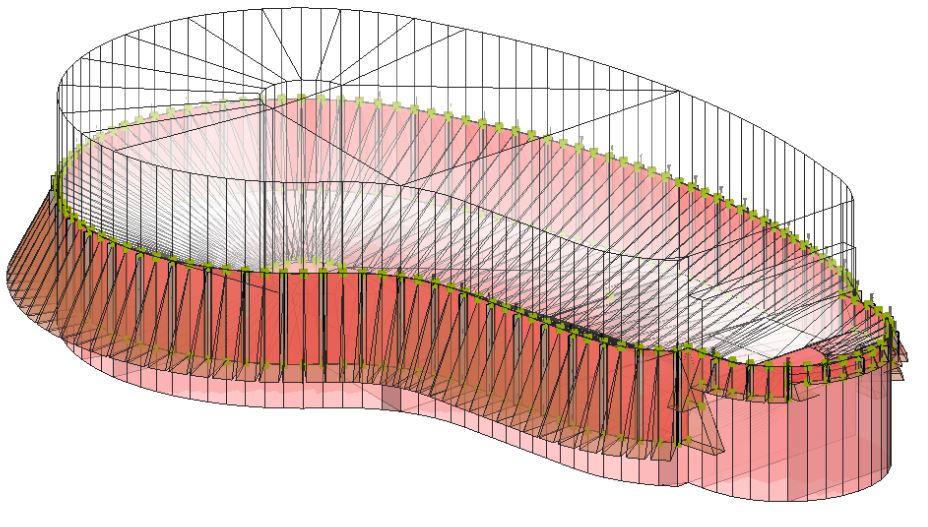

Il calcolo strutturale dell’opera è stato realizzato con il software IperSpace. La piscina è realizzata in guisa di una vasca interrata; la struttura portante è costituita da una platea di fondazione in c.a. e le sponde laterali con una lamiera in acciaio avente delle costolature esterne in profilati di acciaio. La forma della piscina è poliedrica con curvatura variabile. Prima di eseguire l’opera è necessario eseguire uno scavo preliminare in cui alloggiare le parti strutturali sopra indicate. Sul fondo dello scavo, dunque, è stato dapprima posato un magrone di calcestruzzo, su cui è stata posata la fondazione a platea. All’interno della platea sono annegati i profilati verticali che costituiscono le costole di irrigidimento delle lamiere di sponda. Una volta terminata la stagionatura del calcestruzzo, sono state posate le lamiere verticali saldate alle costole (profilati).
