Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Ricostruzione di un fabbricato per civile abitazione
Roccapiemonte, Salerno, Italia
2016
Ing. Ruggero Sanzari
Ing. Ruggero Sanzari
Cis.Imp.A Costruzioni Generali s.r.l.
A=608.5 mq
D.M. 14/01/2008 (NTC 2008)



Descrizione dell’opera

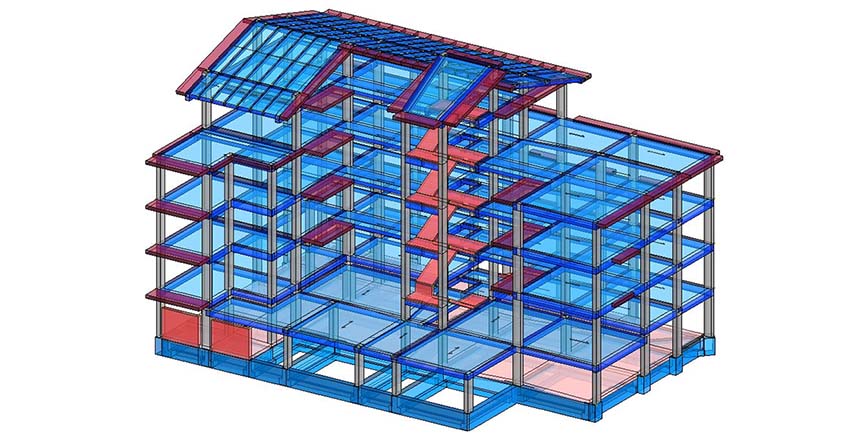

La tipologia di intervento previsto riguarda la ricostruzione di un edificio multipiano composto da 4 piani con destinazione d’uso di tipo abitativo. La struttura oggetto del presente calcolo strutturale, realizzata con il software IperSpace, è ubicata in Roccapiemonte (SA) ad angolo tra Corso M. Pagano e Via Bottiglieri, in catasto foglio 8 p.lla 1284. Il fabbricato, che in pianta ha una forma inscrittibile in un rettangolo di dimensioni planimetriche massime 30.50 m x 19.95 m, ha altezza totale strutturale variabile tra 2.75 m e 19.15 m e non risulta regolare in pianta ed in elevazione.



Descrizione tecnica

Il piano delle fondazioni del fabbricato multipiano si trova a circa 3.5 m al di sotto del piano campagna attuale e, data la presenza di strade e di altri edifici lungo il perimetro, è stata prevista la realizzazione di una paratia di contenimento costituita da pali trivellati in c.a. di diametro 40 cm attestati alla profondità di 6 m dal piano campagna. Le strutture di fondazione sono realizzate con travi rovesce a T in c.a. di altezza totale 1.20 m, le ali delle travi di fondazione dello spessore di 40 cm saranno fuse in una platea di fondazione dello stesso spessore e costituisce una platea nervata che interessa la parte di edificio che ha uno sviluppo altimetrico superiore ad un piano. Il fabbricato in oggetto ha struttura portante in c.a. costituita da telai piani orditi in entrambe le direzioni. Le strutture orizzontali sono realizzate con solai latero-cementizi costituiti da travetti c.a.p. tipo 9/12, laterizi di alleggerimento h=20 cm e soletta di completamento s=5 cm per uno spessore totale pari a 25 cm; gli sbalzi sono realizzati con travetti gettati in opera ed hanno lo stesso spessore dei solai in campata. La copertura è realizzata con travi in legno lamellare poggiate su travi in c.a. con sovrapposto tavolato continuo di 4 cm, manto impermeabilizzante e tegole. Le scale esterne presentano una soletta rampante in c.a. dello spessore di 20 cm e la scala interna di collegamento tra il seminterrato ed il primo impalcato sono a soletta rampante semi-elicoidale dello spessore di 15 cm. La tipologia strutturale per la definizione dello spettro di risposta è a telaio e, poiché il piano seminterrato non presenta tompagnature ed è configurabile come piano soffice, si sono amplificate le sollecitazioni degli elementi verticali di questo piano del 40%. Il fabbricato multipiano risulta isolata sismicamente rispetto ai fabbricati adiacenti ed ai pali di contenimento a mezzo di giunti sismici di idonea dimensione.
