Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Costruzione casa canonica
Faicchio, Benevento, Italia
2015
Dott. Ing. Carmine Cacchillo
Dott. Ing. Carmine Cacchillo
Diocesi
A: 29,60m x 16,60m
D.M. 14/01/2008 (NTC 2008)



Descrizione dell’opera

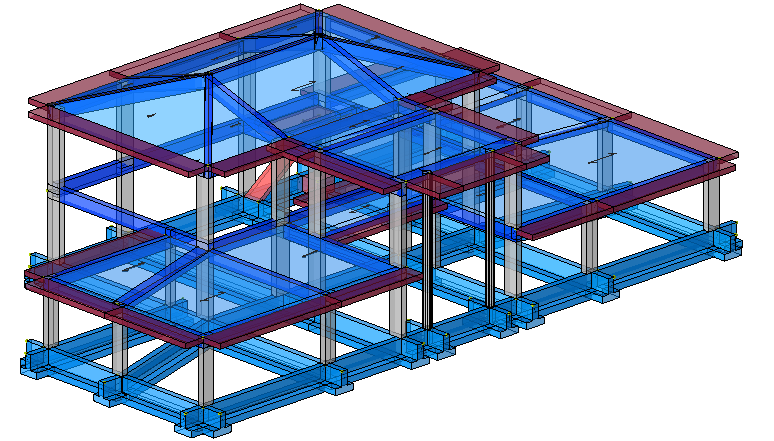

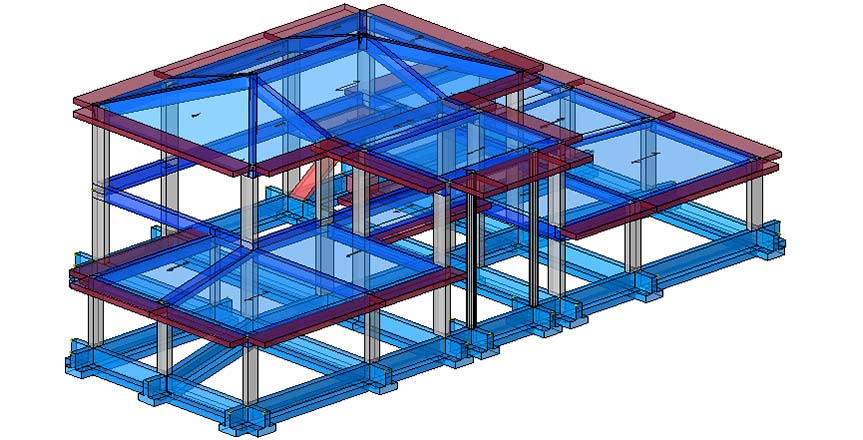

La struttura oggetto del presente calcolo è ubicata in Faicchio (prov. di Benevento) ed è stata modellata con il software di calcolo strutturale IperSpace. Essa presenta una configurazione in pianta inscritta in un rettangolo di dimensioni 29.60 x 16.60 m e un’altezza totale strutturale massima di 8.40 m. Le strutture di fondazione saranno realizzate con un reticolo di travi rovesce in cemento armato e le strutture in elevazione con un insieme di telai piani in C.A. I solai sono del tipo latero-cementizio con travetti c.a.p., laterizi di alleggerimento H=20 e soletta di completamento in calcestruzzo dello spessore di 5 cm, per uno spessore totale di 25 cm. La copertura del primo livello è realizzata con struttura in legno mentre quella del secondo livello con solaio latero-cementizio come quello precedentemente descritto. La struttura non affaccia direttamente su spazi pubblici ed è isolata rispetto ad altri fabbricati.



Galleria
