Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati
Normativa di riferimento
Fabbricato per civile abitazione
Augusta, Siracusa, Italia
2003
Dott. Ing. Francesco La Ferla
Dott. Ing. Francesco La Ferla
Privato
Cemento armato
D.P.C.M. 3274



Descrizione dell’opera

L’intervento prevede l’edificazione di un edificio multipiano da allocare nel Comune di Augusta. La struttura è a telai in cemento armato destinata a civile abitazione. Nelle unità immobiliari per civile abitazione si accede tramite scala interna o ascensore, rispettando le dimensioni minime previste dalle norme che regolano barriere architettoniche nel pieno rispetto della L.n°13/89 e succ.mod.ed integrazioni. All’interno dell’edificio è ubicato un cavedio al fine di consentire la giusta areazione e luce ai servizi igienici che risultano regolarmente disimpegnati nel pieno rispetto della norma igienico sanitaria. L’edifico è realizzato con struttura in c.a.o e tamponato con laterizi termici. Le superfici per le verande rispettano il parametro del 25% dell S.C. imposto dall’art.73 del R.E.C. del Comune di Augusta. Gli infissi utilizzati sono del tipo in alluminio preverniciato e legno. All’interno sono previsti gli impianti: elettrico, idrico sanitario, termico di riscaldamento, telefonico e TV, nel rispetto delle norme vigenti. Per il rivestimento delle pareti sono previsti intonaci tipo tradizionali all’esterno e probabilmente intonaci del tipo pronto  per l’interno. Si prevedono piastrellature dei bagni e della parete del piano lavoro della cucina. L’esterno delle pareti verrà completato con tinteggiatura al plastico tipo graffiato o bucciato, mentre per le pareti interne si prevede una tinteggiatura con pittura lavabile ducotone. Il sistema di smaltimento reflui è realizzato con una o più colonne discendenti, che consentono di scaricare in fogna.

Descrizione tecnica

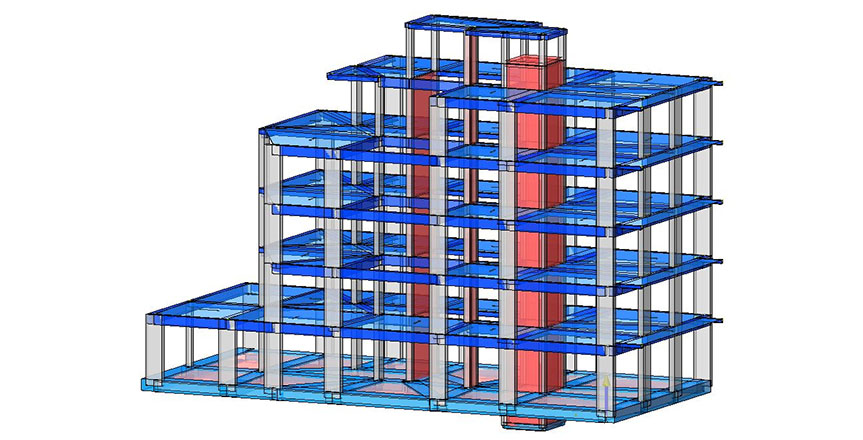

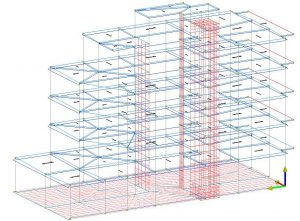

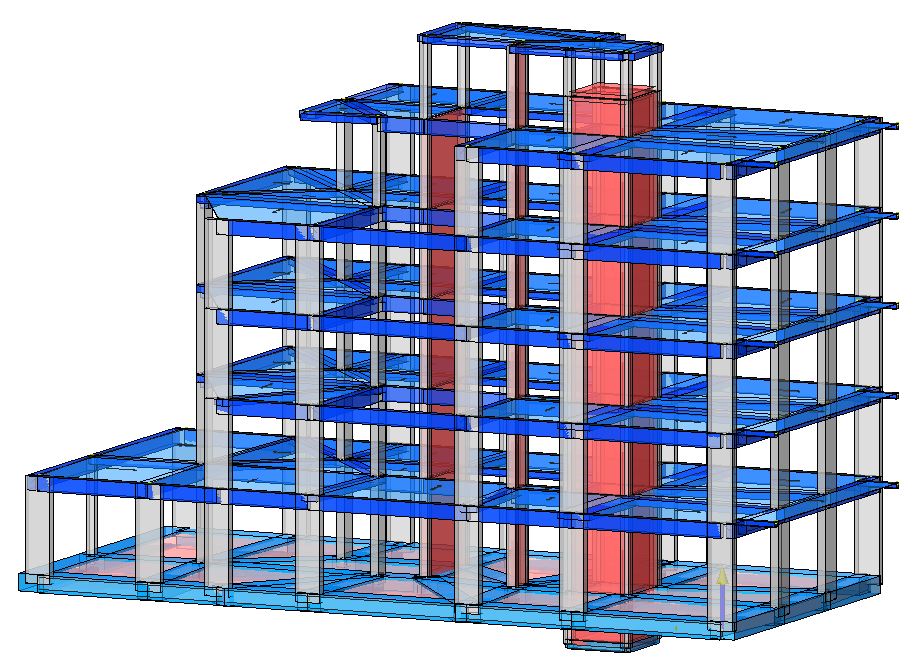

Il modello di calcolo dell’edificio multipiano è stato realizzato con il software di calcolo strutturale agli elementi finiti IperSpace. La struttura è del tipo in cemento armato ordinario del tipo intelaiato con travi e pilastri. Sono previsti setti e nucleo ascensore in c.a con funzione di elementi resistenti alle azioni sismiche. La fondazione è del tipo a platea dello spessore di cm 60, poggiante sul terreno di fondazione preventivamente bonificato. I solai sono del tipo misto in latero cemento ed hanno uno spessore di cm 23 di cui 18 pignatta e 5 caldana. Ove la luce del solaio supera i ml 5 sono previsti travetti rompitratta. I materiali impiegati sono CLS RCK 300 ed FeB44k, le barre variano dal diametro 8 al diametro 18 utilizzato quest’ultimo nei pilastri.

Galleria
