Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento

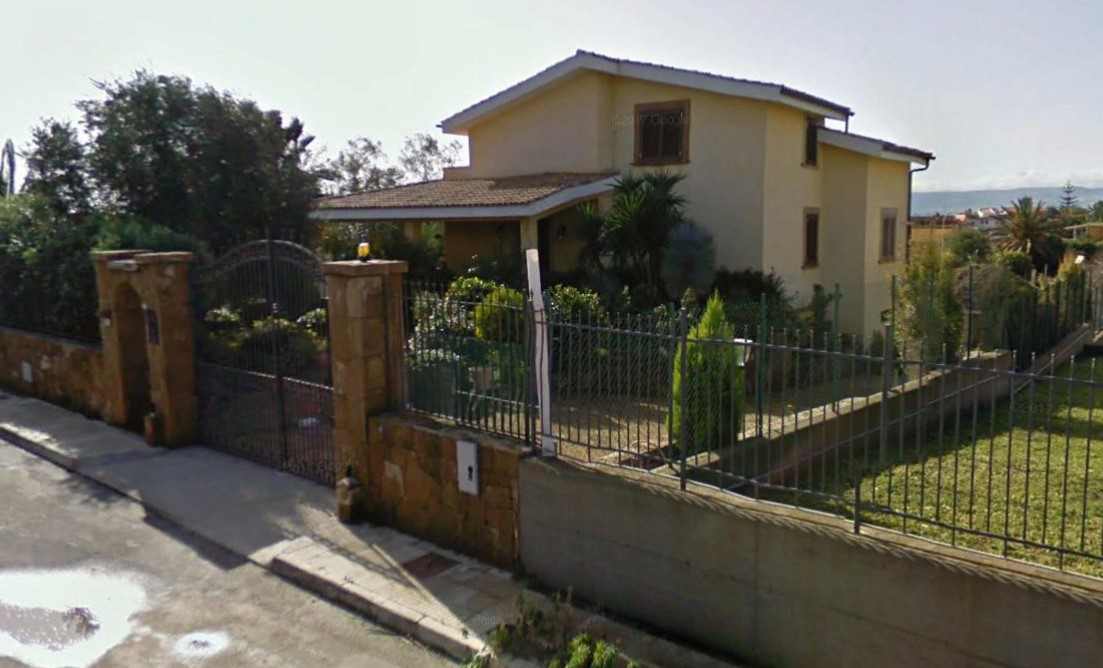

Fabbricato per civile abitazione
Augusta, Siracusa, Italia
2008
Dott. Ing. Francesco La Ferla
Dott. Ing. Francesco La Ferla
Privato
H: 10,5 m
NTC 2008



Descrizione dell’opera

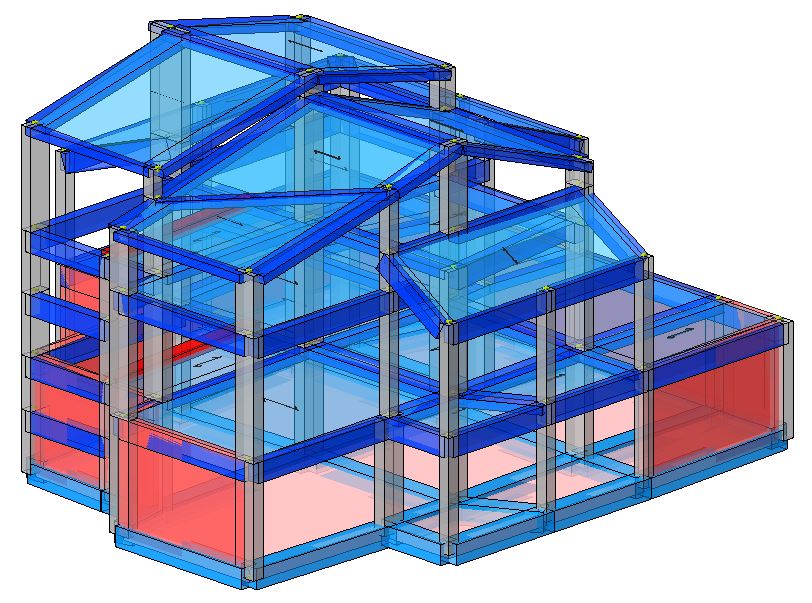

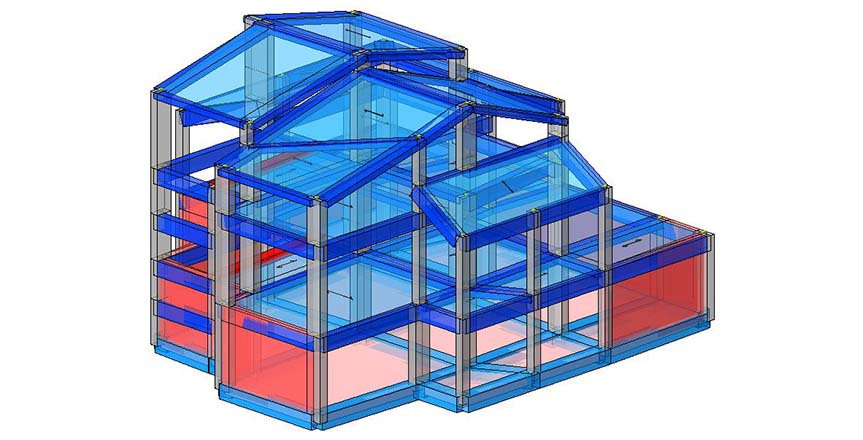

Il modello strutturale del fabbricato per civile abitazione in esame è stato realizzato con il software di calcolo agli elementi finiti IperSpace. L’edificio in progetto è costituito da due piani fuori terra, con copertura a falde inclinate con tegole del tipo coppo di Francia, ed un piano cantinato. Ai fini del calcolo della cubatura sono stati inclusi tutti i vani comprese le murature interne ed esterne. Sono previsti due pergolati realizzati con travetti in cls nella misura del 40% della superficie coperta, inoltre sono state allocate delle verande. La struttura dell’edificio è realizzata in cemento armato ordinario del tipo intelaiata con travi di elevazione, pilastri e travi rovesce di fondazione, sia i solai piani che quelli inclinati saranno del tipo misto in latero cemento. I tamponamenti esterni sono realizzati con laterizi termici tipo alveolater 30 x 25 x 30, mentre i tramezzi interni sono costituiti da laterizi forati da cm.8. Gli intonaci interni ed esterni sono del tipo tradizionale completati con tinteggiatura interna tipo bisaden o biosan e rivestimento esterno tipo terranova fratazzato. La pavimentazione prevista è del tipo monocottura o cotto sia all’esterno che all’interno dell’edificio. I reflui provenienti dal fabbricato sono trattati con opportuno impianto di trattamento a mezzo di vasca tipo Imhoff e successiva sub-irrigazione.
