Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Fabbricato per civile abitazione
Augusta, Siracusa, Italia
2008
Dott. Ing. Francesco La Ferla
Dott. Ing. Francesco La Ferla
Privato
H: 11,7 m
D.M. 14/01/2008 (NTC 2008)



Descrizione dell’opera

L’intervento che si intende realizzare consiste nella realizzazione di un fabbricato per civile abitazione con struttura in c.a.o di tipo intelaiata. Il fabbricato è costituito da un piano cantinato un piano fuori terra ed un piano primo, la cui copertura è del tipo a falde inclinate.Il fabbricato è stato realizzato con tutte le caratteristiche tipologiche e costruttive dei fabbricati per civile abitazione. Dal punto di vista strutturale, l’edificio è stato realizzato in cemento armato ordinario del tipo a telaio, i tompagni ed i tramezzi interni saranno costituiti da laterizi forati. In particolare:

  • i solai sono del tipo in latero cemento 20+5 (pignatte + caldana);
  • le fondazioni del tipo a platea dello spessore di 50 cm poggianti su un letto di calcestruzzo magro di 10 cm;
  • pilastri sezione 30×30, 30×60, 30×90;
  • copertura in travi di legno e tavolato, le travi perimetrali in c.a.;
  • materiali usati sono cls r’ck300 ed acciaio Feb44k;
  • pareti perimetrali controterra nel piano cantinato in c.a.;
  • la scala interna del tipo a più rampe in c.a.

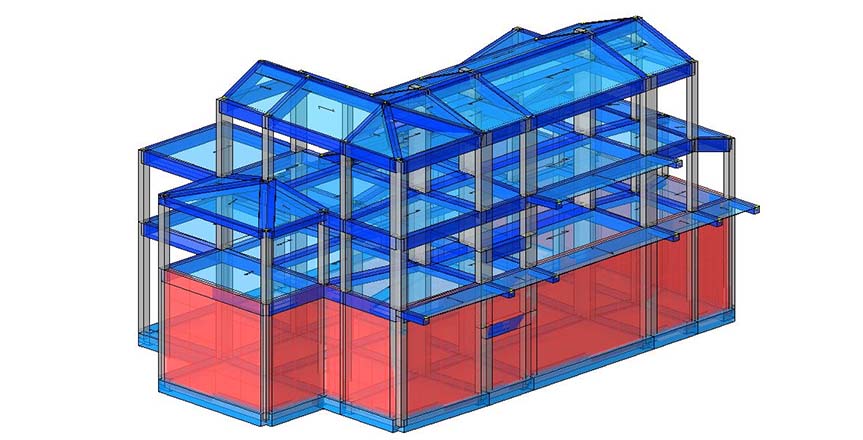

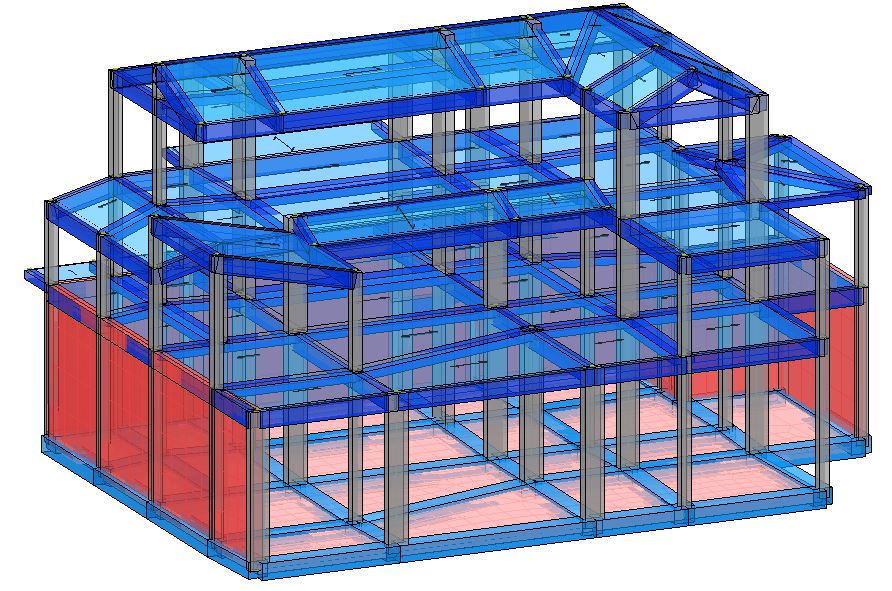

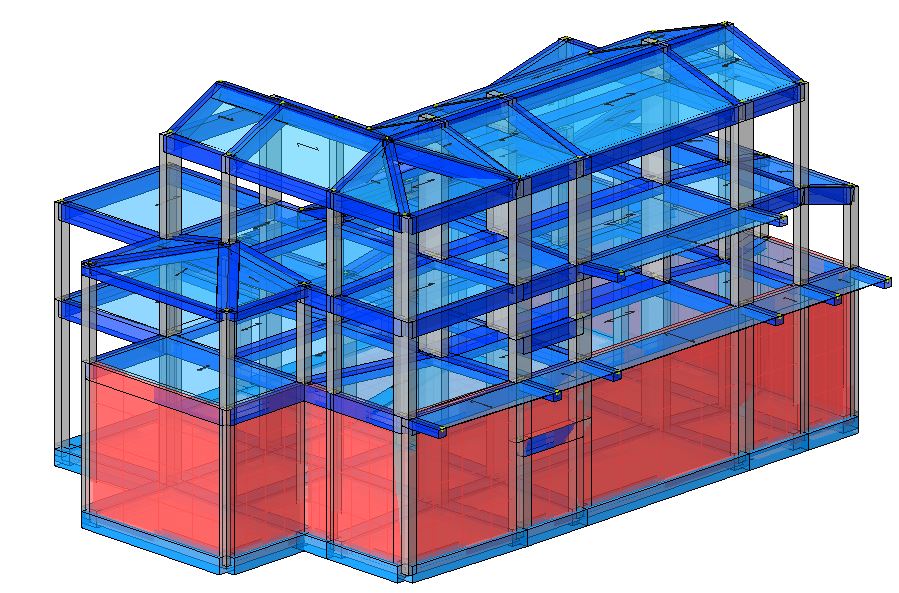

La modellazione, l’analisi e la verifica del modello sono stati realizzati con il software di calcolo strutturale agli elementi finiti IperSpace.



Galleria
