Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Edificio per civile abitazione
Vittoria, Ragusa, Italia
Nd
Ing. Aldo Iacono
Ing. Aldo Iacono
Privato
H: 6,6 m
D.M. 14/01/2008 (NTC 2008)



Descrizione tecnica

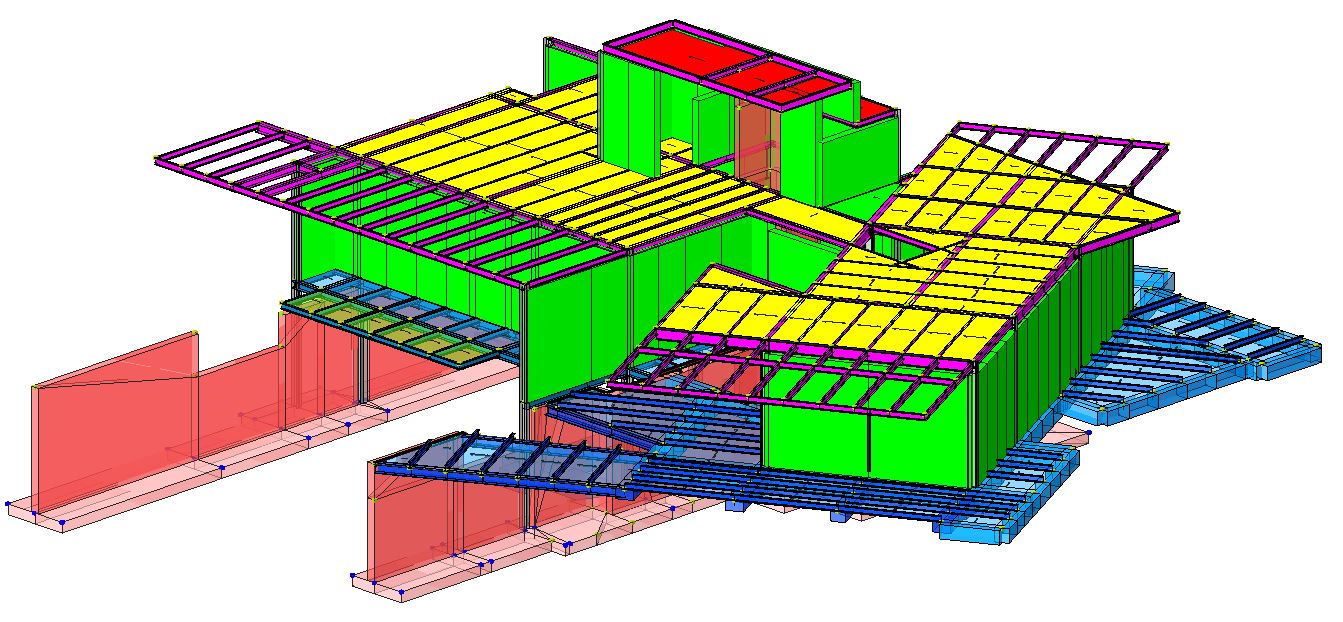

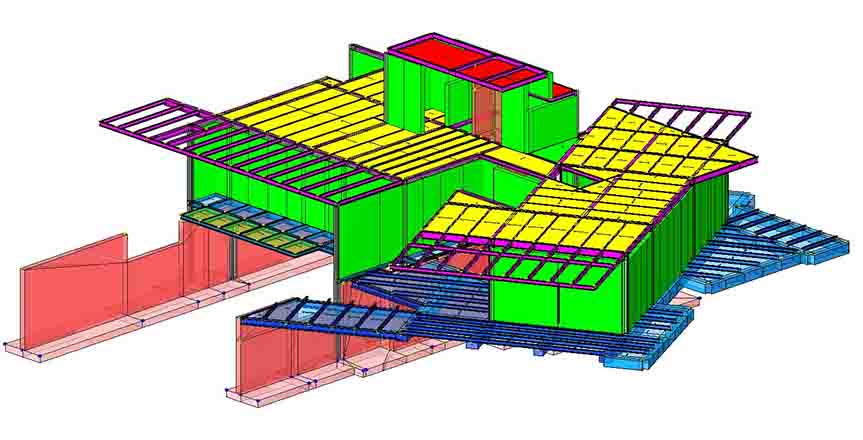

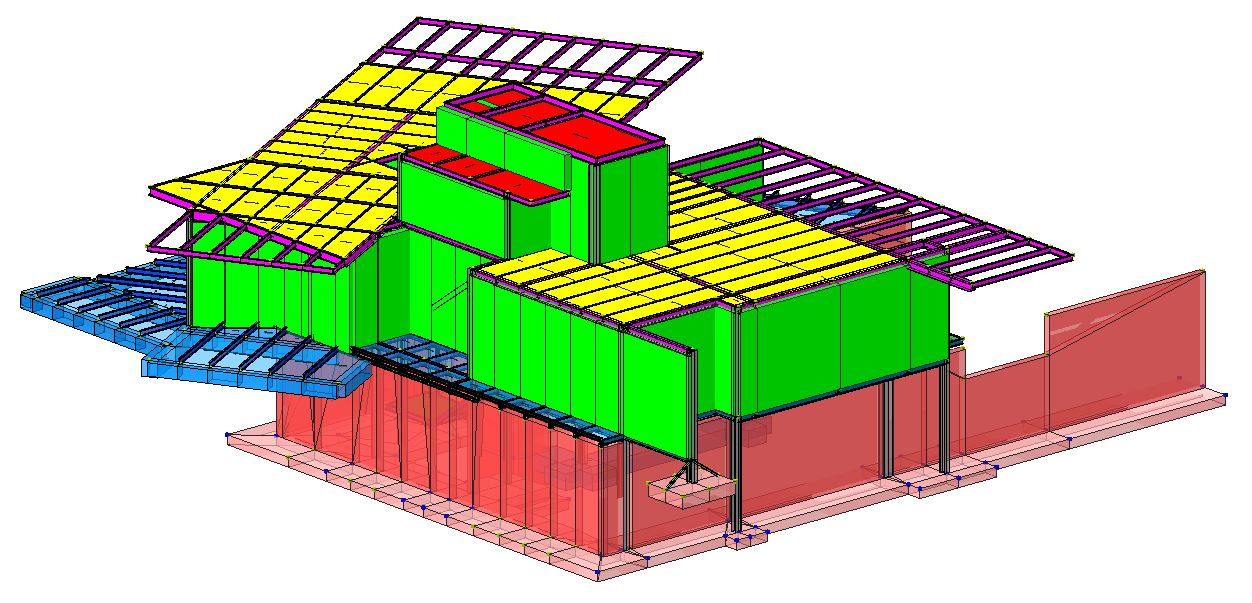

La struttura mista oggetto del presente calcolo è ubicata in C/da Anguilla, in tenere di Vittoria, SP17, Km 8.200 – Vittoria (prov. di Ragusa). Il fabbricato, che in pianta ha una forma irregolare, è costituita in grandi linee da due corpi non giuntati, posti tra loro a  27.5°, e si sviluppano altresì su quote diverse. In linea generale possiamo dire che la struttura è ad un solo piano in elevazione, con una parte su un piano scantinato destinato a garage. Il solo torrino scala fuoriesce rispetto alla quota del solo piano fuori terra. Le altezze sono 2.70 ml. netti per il piano corrente ai quali bisogna aggiungere le strutture portanti e il solaio. La struttura in elevazione è interamente pensata in acciaio con fondazioni in calcestruzzo e solaio in lamiera grecata e getto suppletivo. Alcune parti sono a sbalzo ma non hanno nessuna funzione portante, solo architettonica, e in generale, la copertura è comunque da realizzarsi piana in parte calpestabile. La modellazione l’analisi e la verifica sono state eseguite con il software di calcolo strutturale IperSpace.



Galleria
