Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Struttura di sostegno per silos
Napoli, Italia
2015
Studio Tecnico Mariani
Dott. Ing. Renato Lemmo
Mulino Caputo
A: 14 m x 6 m
D.M. 14/01/2008 (NTC 2008)



Descrizione dell’opera

Lintervento prevede di realizzare una struttura di sostegno per 10 silos di granaglie da 80 tonnellate cadauno. La struttura di sostegno si posiziona in un edificio (mulino) esistente e al di sotto è predisposta un’area per il transito dei camion dove poter caricare le granaglie. Per evitare di dover adeguare l’edificio esistente, la struttura di acciaio nuova si è inserita (compenetrata) in quella vecchia mediante degli strappi per il passaggio di pilastri e travi. La fondazione è in soletta armata su micropali.

Descrizione tecnica

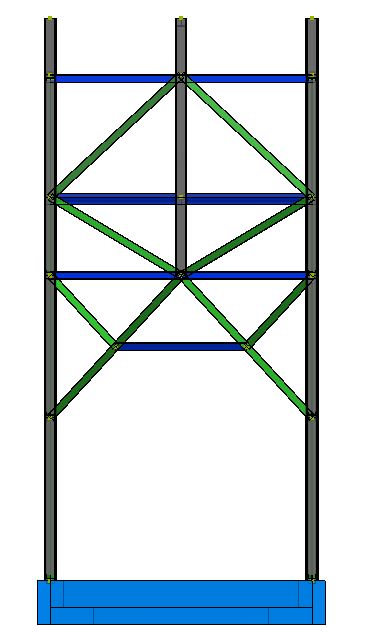

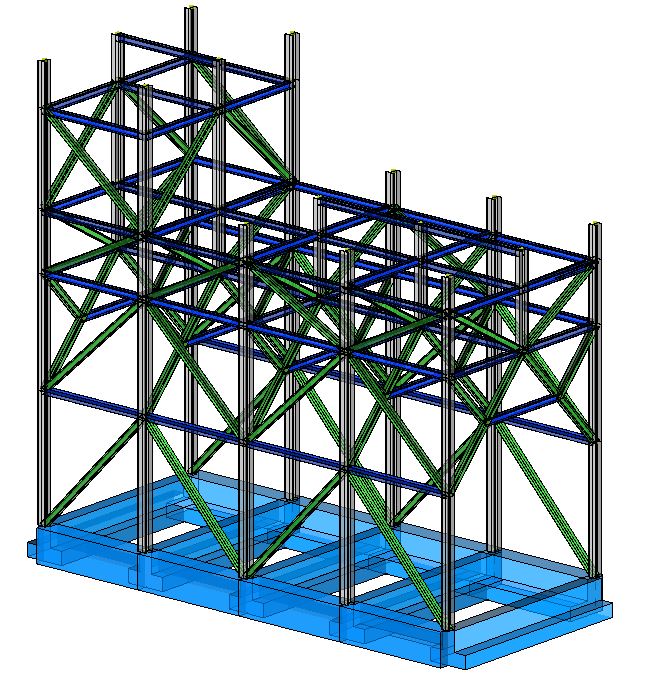

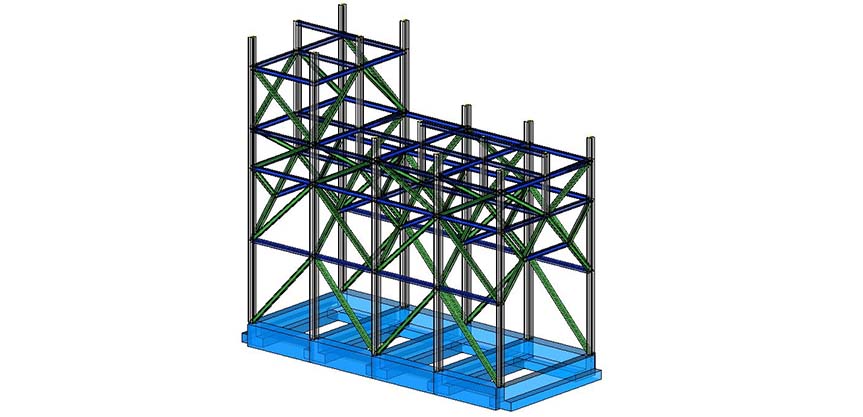

La struttura di sostegno è stata modellata, calcolata e verificata con il software di calcolo agli elementi finiti IperSpace. La costruzione in progetto è così composta:

  • Fondazione a travi rovesce in c.a.;
  • Opere in elevazione in acciaio da carpenteria.

Per la fondazione, poi, saranno utilizzati getti di conglomerato cementizio armato, ed armature metalliche ad aderenza migliorata. Per le strutture in elevazione, invece, saranno utilizzati dei profilati laminati in acciaio da carpenteria, opportunamente giuntati. In particolare, poi, si adopereranno i seguenti conglomerati ed acciai:

  • calcestruzzo classe C 25/30 (fck/Rck): fondazione dell’edificio principale;
  • profilati in acciaio S 235 per il telaio in elevazione;
  • acciaio classe B450C: armature metalliche di tutte le strutture gettate in opera (fondazioni a travi rovesce dell’edificio).

Galleria
