Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati dimensionali
Normativa di riferimento
Fabbricato per civile abitazione
Augusta, Siracusa, Italia
2005
Dott. Ing. Francesco La Ferla
Dott. Ing. Francesco La Ferla
Privato
A: 192 mq
D.P.C.M. 3274



Descrizione tecnica

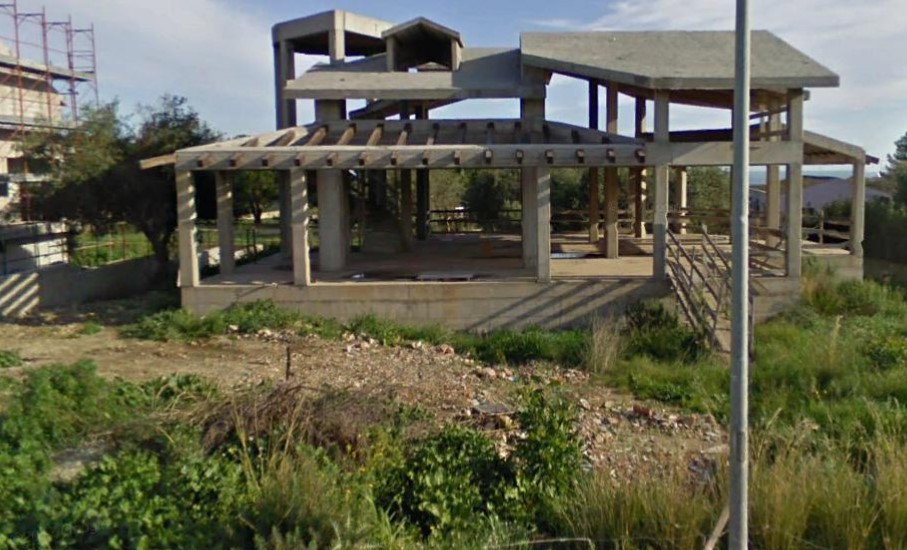

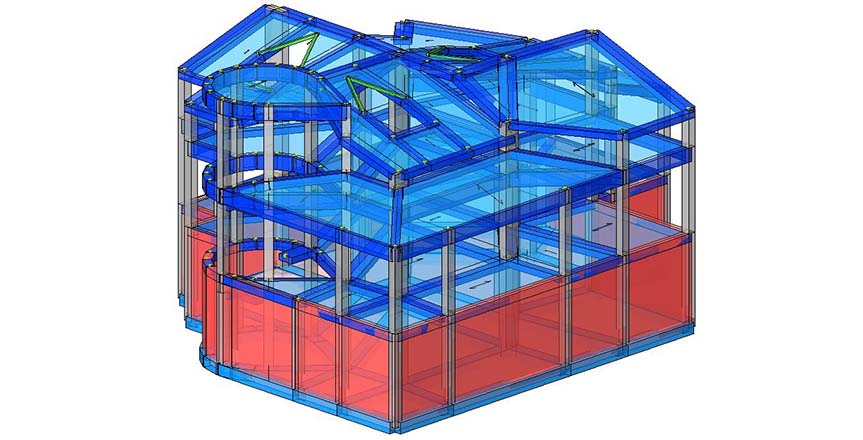

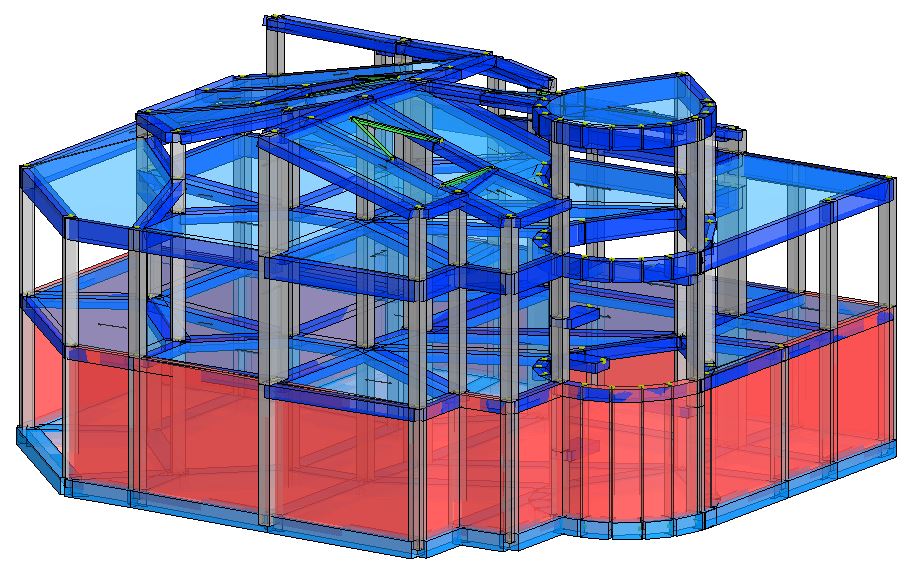

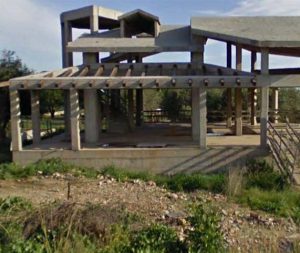

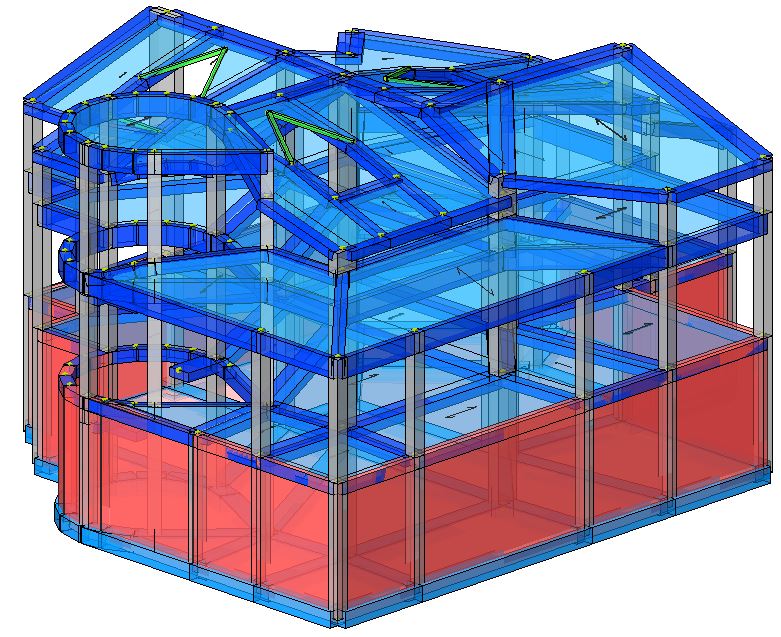

Il calcolo di seguito riportato consiste nella costruzione di un fabbricato per civile abitazione nel Comune di Augusta. Il fabbricato di nuova costruzione verrà realizzato con tutte le caratteristiche tipologiche e costruttive dei fabbricati per civile abitazione.Nello specifico la villa si compone di 2 elevazioni fuori terra ed una interrata. Dal punto di vista strutturale essa è di tipo in cemento armato a telai, i tompagni ed i tramezzi interni sono costituiti da laterizi forati, in particolare:

  • i solai sono in latero cemento 18+5 (pignatte + caldana);
  • le fondazioni del tipo a platea dello spessore di cm 40 poggiante su un letto di cls magro di cm 10;
  • pilastri 30×30, 30×60, 60×30, 30×80, 30×90;
  • copertura in latero cemento a falde inclinate;
  • materiali usati sono cls rck300 ed acciaio Feb44k;
  • la scala interna del tipo elicoidale a 1 rampa in c.a. che collega ol pina scantinato con il piano terra ed il piano sottotetto.

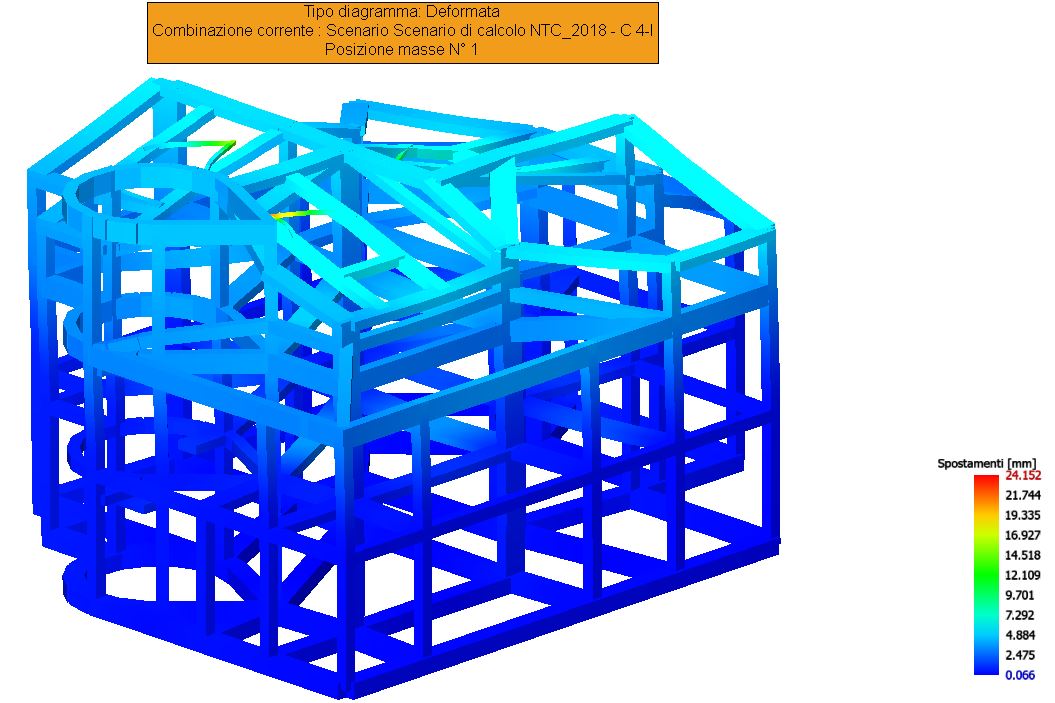

N.B.: le rappresentazioni che di seguito riportate, sono state eseguite secondo le NTC 2018.
