IperSpaceMax 9.1.0
================================
Luglio 2017
1. Rilasciato modulo SismoCheck per la classificazione sismica degli edifici.
2. Corretto problema nelle strutture in muratura in presenza di nodi doppi nella mesh.
3. Adeguata la verifica dei nodi esistenti come da punto C8.7.2.5 della normativa
4. Modifica nella numerazione di raggruppamento degli elementi di tipo shell (Peda, Muratura, Shell classiche) nel caso abbiano un criterio di tipo cls. In questo modo ad uno shell classico può essere sovrapposto un elemento Peda, o in muratura, purché abbia un criterio di tipo cls.
5. Aggiunto il coefficiente di sicurezza Sismico per i seguenti criteri di verifica: Acciaio, Legno, Nodi in Cls, Peda, Murature.
6. Correzione di visualizzazione nelle carpenterie di travi per evitare la sovrapposizione delle etichette.
7. Introdotta la possibilità di annullare il momento torcente nella verifica delle travi in acciaio e per tutte le aste la possibilità di annullare il momento torcente dovuto alla traslazione del centro di taglio.
8. Introdotta una tolleranza per la ricerca dei nodi preesistenti durante la creazione dei muri e platee.
9. Nella verifica dei Nodi in cls sono state incluse anche aste inclinate nel nodo, fino a 45°. In precedenza erano considerate solo le aste orizzontali, tipicamente erano eclusi i nodi di copertura.
10. Allineamento nel calcolo di NQ ed NC tra IperSpace Max e il modulo di Geotecnica: non si teneva conto della profondità della testa nel calcolo di L/D.
11. Miglioramento dei plinti su pali: il calcolo delle sollecitazioni sono fatte rispetto al centro del plinto, ove si suppone sia presente il pilastro, nel caso di pilastri eccentrici si adotta sempre lo stesso criterio.
12. Miglioramento nelle verifiche legno SLE: le travate considerate per la verifica sono tutte le travi di una travata che parte da un appoggio e finisce su un altro appoggio, oppure appoggio – nodo libero. Si considerano appoggi i seguenti elementi: Un nodo vincolato in direzione Z, Pilastri, Muri che formano con l’orizzontale un angolo maggiore di 60° circa, Plinti o pali. Vengono esclusi i Pilastri dalle verifiche a deformazione SLE.
13. Inserimento nuove sezioni per nodo colonna su plinto: adesso è possibile usare tutte le sezioni presenti in IperSpace Max, tranne quelle formate da parti disgiunte.
14. Correzione nella determinazione della sezione trasversale, nelle carpenterie delle travi, in presenza di muri trasversali al posto dei pilastri.
15. Inserimento dei coefficienti di sicurezza per i tamponamenti nelle stampe dei CS.
16. Correzione elementi di fondazione per armature muri quando questi sono inclinati.
17. Corretto problema nella copia dei muri che non assegnava il nuovo oggetto al gruppo del muro di origine.
18. Corretto problema di errata selezione della combinazione più gravosa nella verifica a fessurazione delle travi.
19. Nel modulo SteelNode, per la verifica del nodo trave colonna, introdotto il calcolo automatico della distanza dal bordo orizzontale dei bulloni.
20. Nel modulo SteelNode, introdotti dei suggerimenti per la Verifica a rifollamento quando non soddisfatta.
21. Aggiunto un ulteriore controllo sui solai per individuare solai mal formati, nel caso in cui ad esempio un nodo si presenta più volte.
================================
IperSpaceMax 9.0.2
================================
Aprile 2017
1. Rilasciato modulo SISMI.CA per il deposito e l’autorizzazione di interventi di carattere strutturale per la regione Calabria.
2. Correzioni e migliorie varie.
================================
IperSpaceMax 9.0.0
================================
Gennaio 2017
1. Implementata nuova normativa antisismica (NTC2016). Questa funzione sarà rilasciata all’entrata in vigore della nuova norma, con una patch di aggiornamento gratuita.
2. Implementato nuovo modulo per il calcolo e la verifica dei pannelli XLam.
3. Implementato nuovo modulo per la piattaforma informatica “SISMI.CA”, per il deposito e l’autorizzazione di interventi di carattere strutturale per la regione Calabria, che sostituisce l’obsoleto “Si-Erc”
4. Implementata disposizione dei ferri dei muri considerando gli elementi al contorno. In particolare i ferri di attesa in fondazione.
5. Migliorata la visualizzazione dei pannelli non infittiti con scala colorimetrica.
6. Migliorata la visualizzazione delle verifiche SLE nei pannelli dell’ambiente di carpenteria.
7. Aggiunti i ferri in fondazione dei pilastri su plinti a bicchiere, aventi una lunghezza pari alla profondità del bicchiere.
8. Aggiunta la possibilità di eliminare nodi appartenenti al contorno dei muri a mesh senza la perdita della geometria.
9. Introdotta la copia dei carichi utente assegnati agli oggetti durante la copia degli stessi.

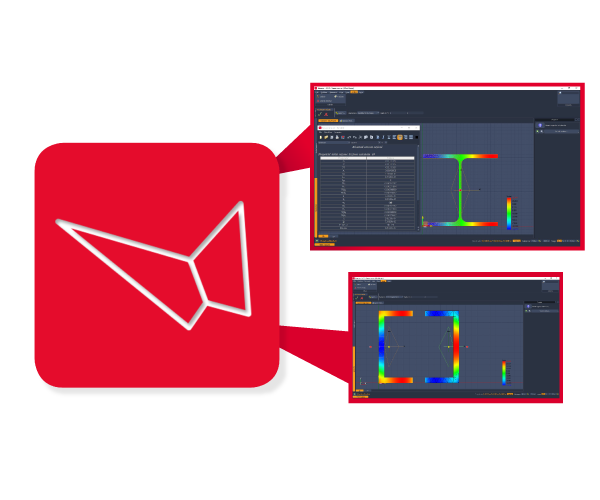

10. Ottimizzato il calcolo delle proprietà delle sezioni di tipo poligonale, nel modulo dinamo, con la possibilità di disegnare un poligono, costruire una sezione poligonale costituita da elementi rettangolari, e trasferire le proprietà in IperSpace Max.
11. Introdotta la verifica di snellezza limite per le aste, eseguita per le combinazioni di carico SLE, secondo NT 4.1.2.1.7.2 utilizzando la formula 4.1.33. Inoltre non si prendono in considerazione aste il cui sforzo normale di compressione sia minore, in valore assoluto, di 0.001*fcd*Ac.
12. Introdotta, nella verifica dei nodi per strutture esistenti, la possibilità di considerare o meno i ferri dei rinforzi.
13. Implementati gli snodi elastici per i muri, con la determinazione e la stampa delle relative sollecitazioni.
14. Aggiunta la possibilità di inserire armature esistenti anche per gli oggetti travi di fondazione, generate in automatico, sotto le pareti in muratura.
15. Introdotta la stampa delle sollecitazioni per i setti di tipo muratura e PEDA.
16. Aggiunta la possibilità di spostare la scala colorimetrica dei diagrammi, e modificare la scala dei testi della stessa.
17. Implementato “Flying Menu” interattivo nella finestra grafica del modellatore per l’esecuzione di comandi rapidi. L’attivazione avviene attraverso la pressione del tasto Tabulatore.
18. Aggiunta primitiva “Poligono” nel gruppo di comandi “Geometrici”, del menu “Crea”.
19. Corretto problema sulla copia dei muri che causava un errata posizione del filo fisso originario.
20. Migliorata la copia per sbalzi e tamponamenti.
21. Migliorato il comando “Copia ruotando”, che ruota anche i solai e i pilastri copiati.
22. Corretta imperfezione nell’analisi di buckling in presenza di isolatori.
23. Corretto problema nella determinazione corretta del raggio per i tubi in acciaio.
24. Corretto problema nella verifica e carpenteria dei ferri per le sezioni rinforzate.
25. Corretto problema sul mancato disegno di elementi circolari, nelle stampe finali delle carpenterie e tavole.
26. Corretto errore sulla determinazione del volume degli oggetti selezionati in caso di presenza di particolari tipologie, come ad esempio elementi in muratura.
27. Corretta la distinta del calcestruzzo per i plinti, separando la quantità di magrone.
28. Correzioni e ottimizzazioni varie.
