Miglioramento sismico ed efficientamento energetico di edificio storico

Il progetto riguarda gli interventi di  miglioramento sismico ed efficientamento energetico e inserimento di un ascensore in un edificio storico realizzato tra il 1933 ed il 1937 a Roma.
L’edifico fu costruito con una struttura in c.a. di travi e pilastri e con solai latero cementizi a semplice orditura. Nel corpo denominato “A”, sono stati rinvenuti solai a doppia orditura (cassettonati). I solai che costituiscono l’edificio sono classificabili come solai tipo “Stimip”, di tipo latero cementizio e realizzati con pignatte in laterizio a moduli componibili.
Progetto degli interventi strutturali: 1. Realizzazione di un ascensore interno; 2. Realizzazione di interventi di miglioramento sismico; 3. Realizzazione di un solaio intermedio per l’alloggiamento degli impianti tecnici; 4. Riqualificazione architettonica dell’edificio con modifica dei prospetti esterni.

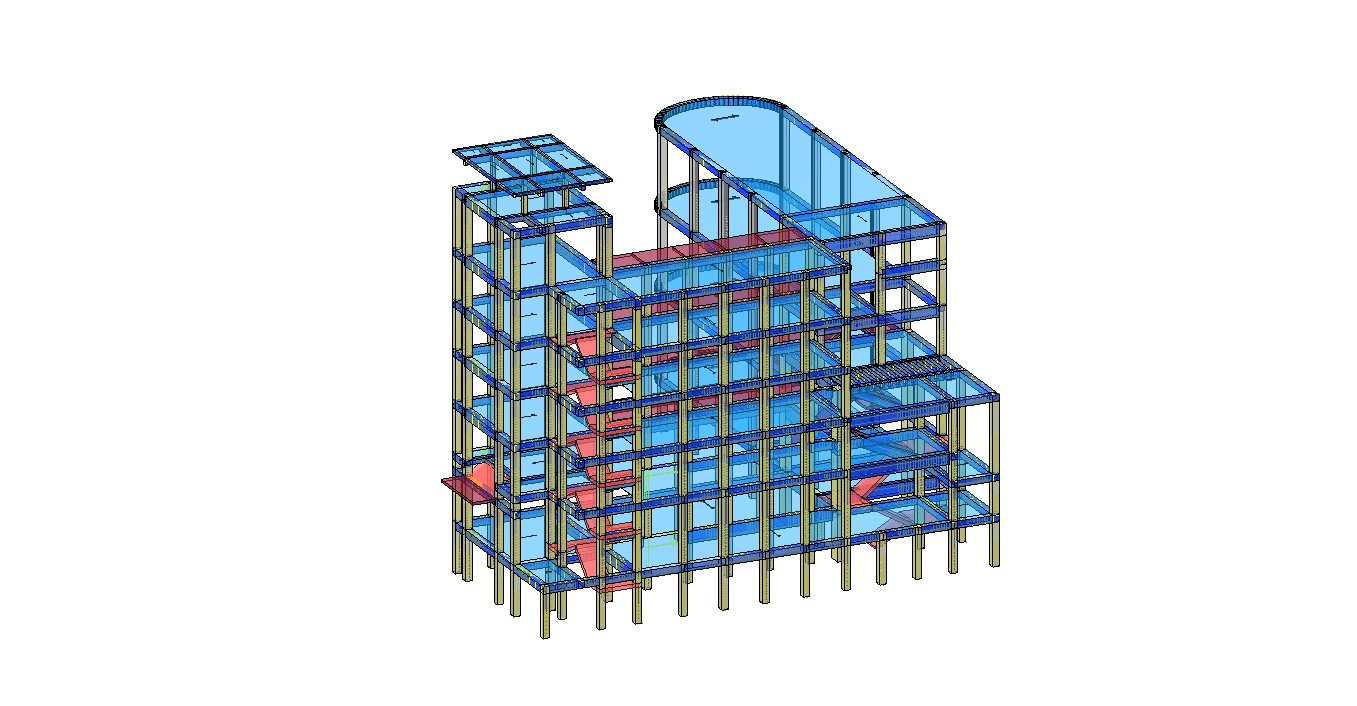

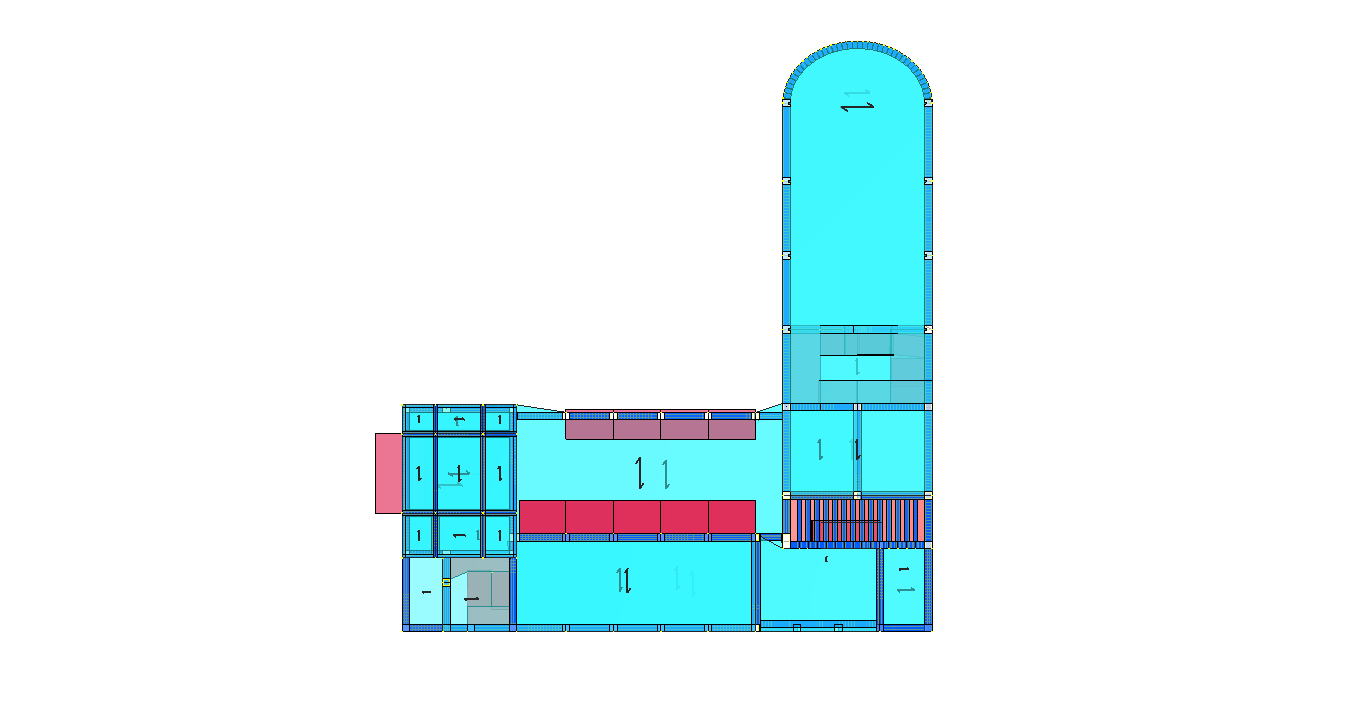

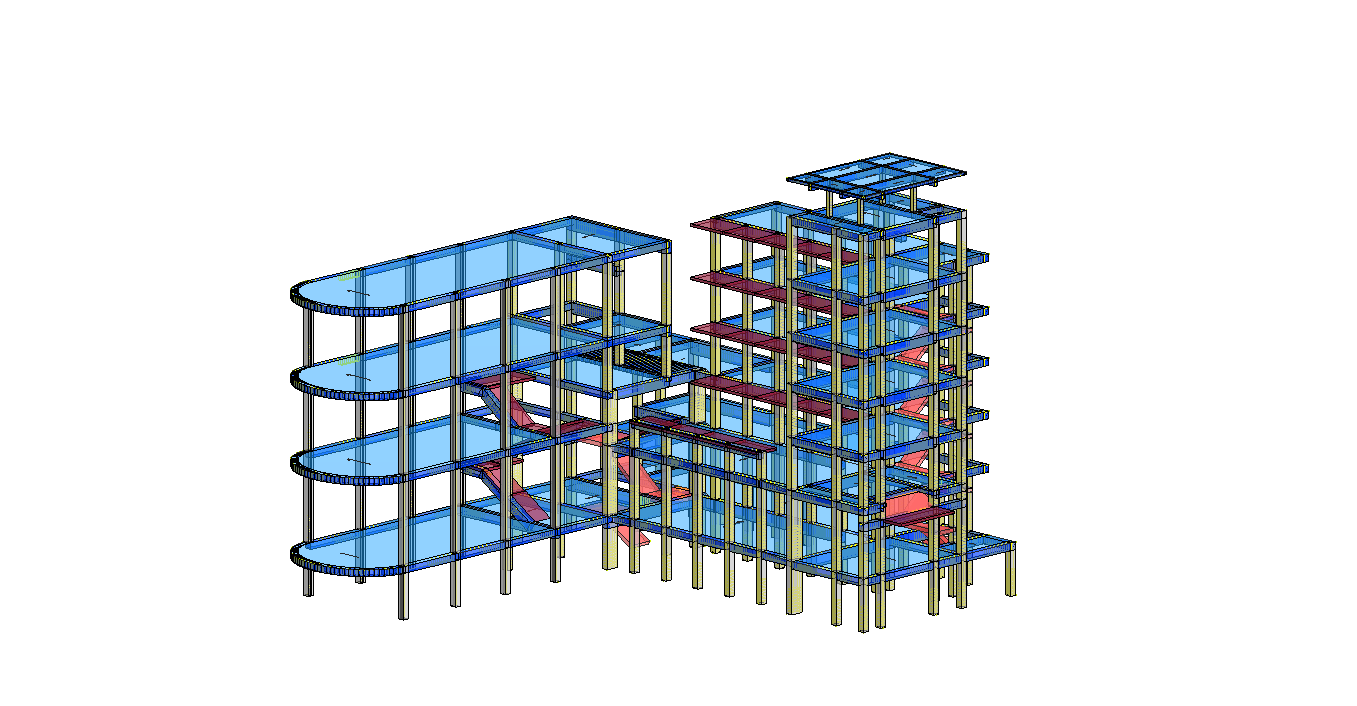

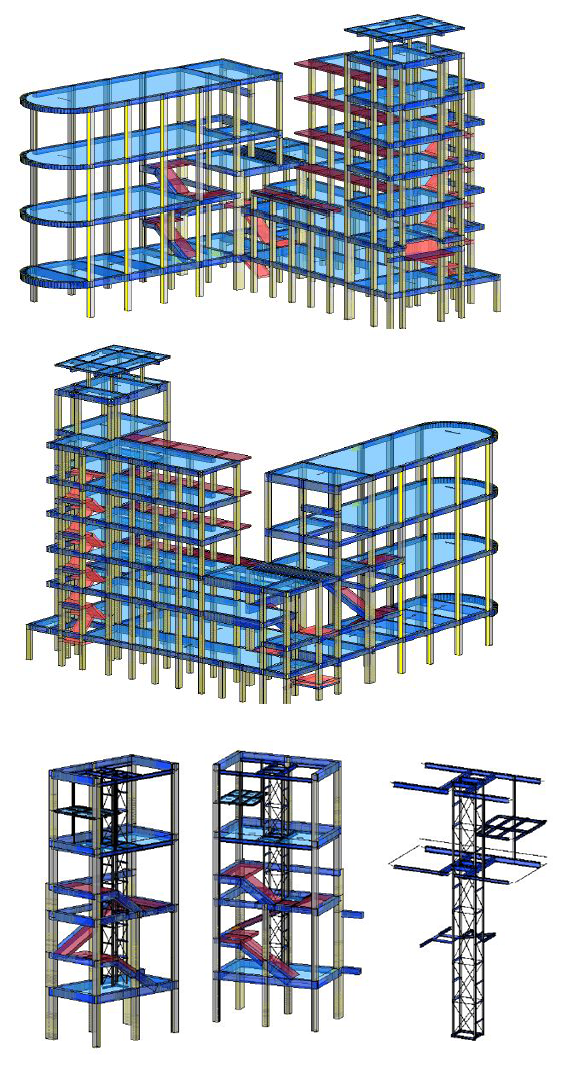

La modellazione, l’analisi ed il disegno sono stati realizzati con il software di calcolo strutturale agli elementi finiti IperSpace BIM.

• Consolidamento del corpo AIl progetto di consolidamento è stato condizionato dall’esistenza dei rivestimenti in travertino sulla facciata principale dell’edificio. Dal modello d’analisi eseguita, gli elementi strutturali che nella condizione di ante-operam entrano in crisi sono per lo più le travi dei lati corti dell’edificio. Le verifiche di calcolo hanno dimostrato che la crisi degli elementi è dovuta a due fattori: la presenza di un numero esiguo di staffe per la sollecitazione di taglio e l’insufficienza locale di alcune travi per armature a flessione negativa. Pertanto l’intervento di miglioramento sismico ha riguardato l’applicazione di armature integrative all’estradosso delle travi. Per quanto riguarda l’implementazione delle staffe deputate alla resistenza alla sollecitazione di taglio, si è operato applicando della piastre di acciaio sulla faccia laterale interna delle singole travi.
• Consolidamento del corpo BL’intervento sul corpo B è mirato a consolidare gli elementi aventi una capacità resistente insufficiente ed anche finalizzato alla realizzazione di un telaio in acciaio per il sostegno dell’ascensore. Si è adoperato al fine di incrementare la capacità portante degli elementi trave per i quali è risultata insufficiente la sezione di c.l.s. Anche per il corpo B, le prescrizioni dettate dalla Soprintendenza sono state tutte volte a conservare il più possibile la geometria delle sezioni strutturali esistenti. Si è operato un accoppiamento tra i profilati costituenti il telaio di sostegno dei nuovi infissi e le travi in c.a. esistenti. In questo accoppiamento si è utilizzata la sezione di acciaio dei profilati, che sono stati disposti all’estradosso e all’intradosso della trave generica di c.a., la quale è stata omogeneizzata in una equivalente sezione di c.l.s. ed acciaio.

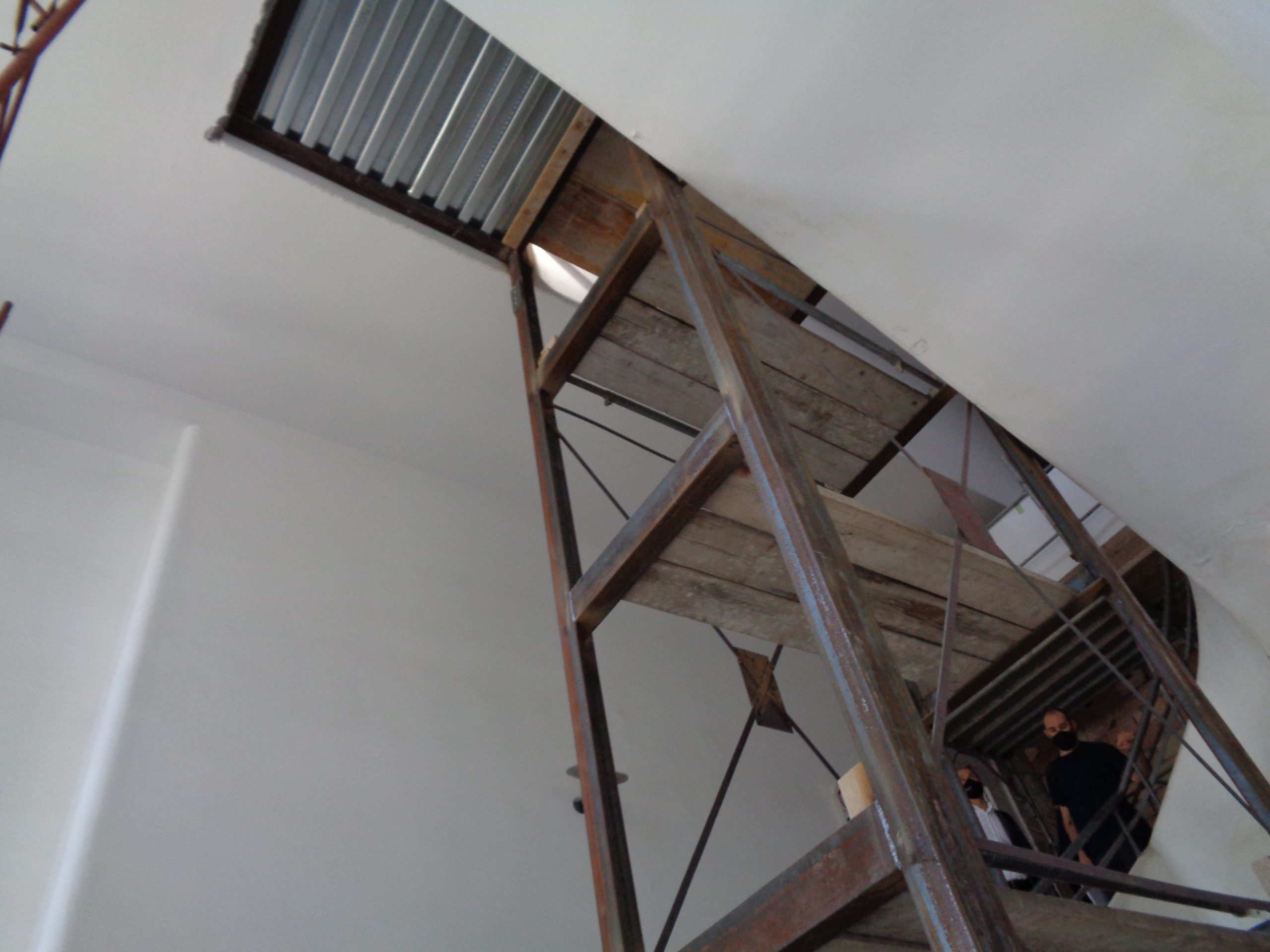

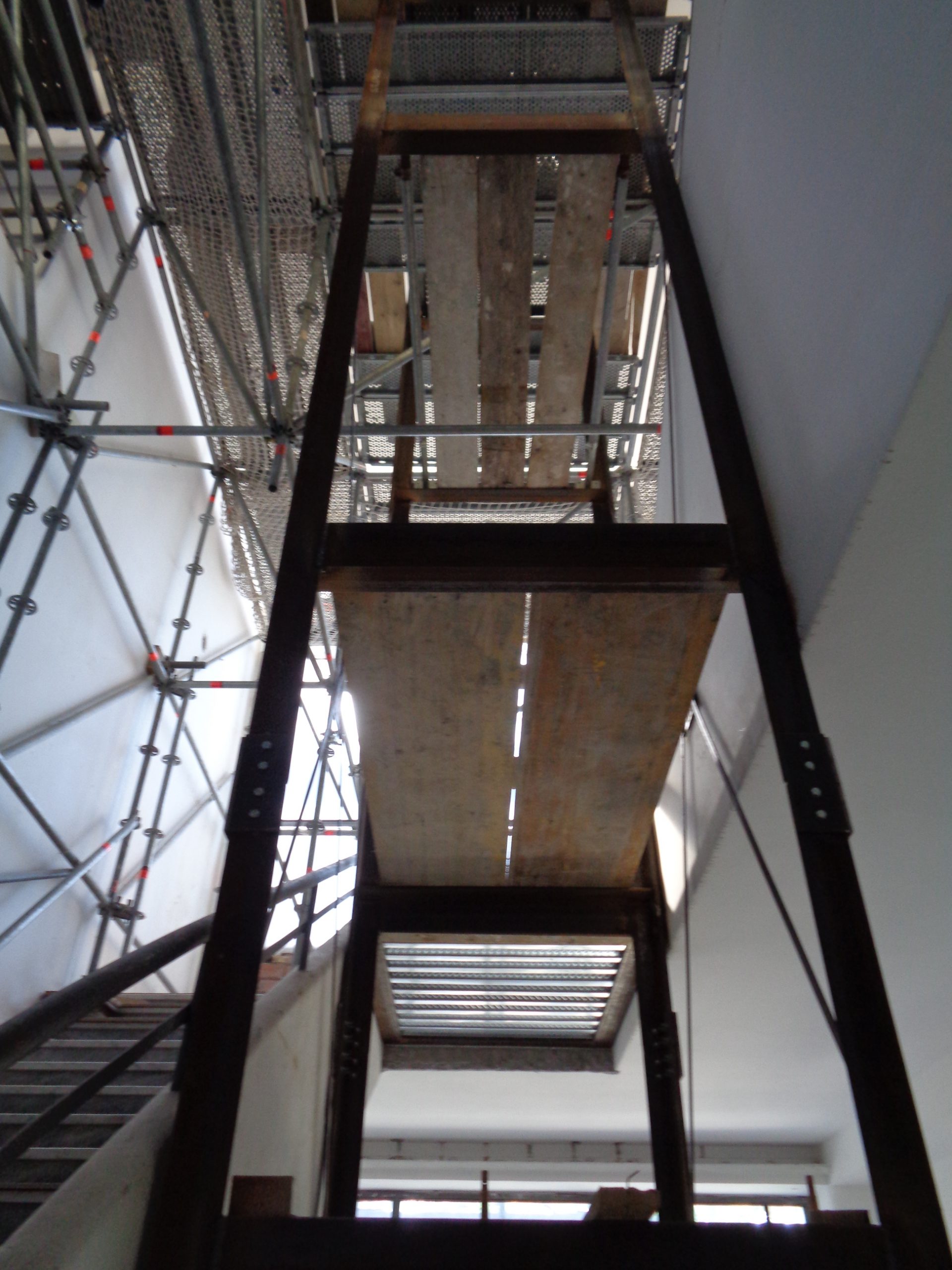

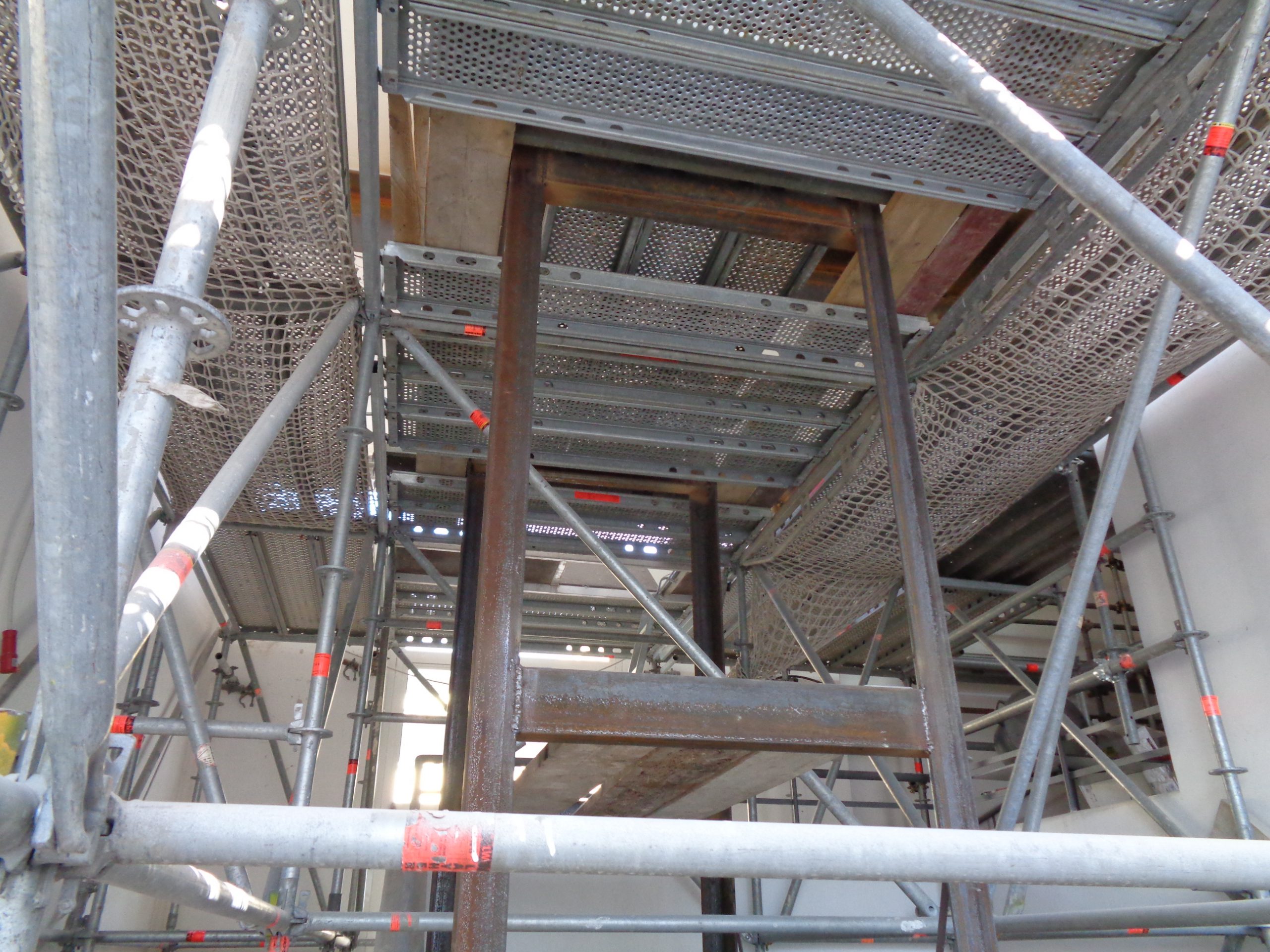

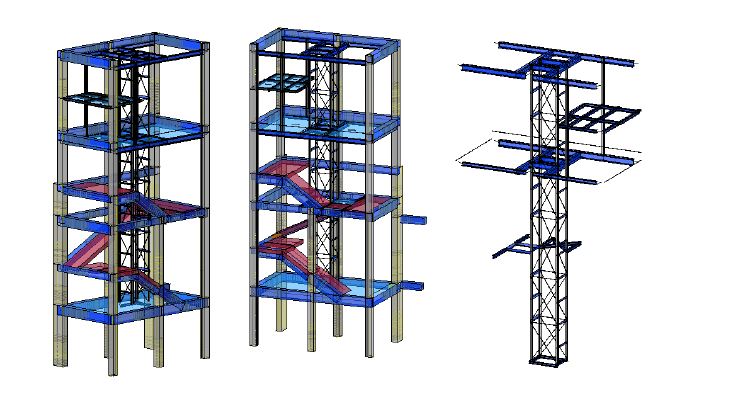

È stata ideata una struttura che non necessitasse di fondazione. A questo scopo è stato allora previsto un telaio di sostegno di tipo “appeso” alla struttura esistente ed in particolare alle travi disposte nei piani alti dell’edificio Il telaio dell’ascensore è dotato di montanti verticali che recingono il vano corsa, che non esplicano un funzionamento di tipo “pilastro” (con sollecitazione prevalente di compressione), bensì essi esplicano un comportamento di tipo a “tirante” (con sollecitazione prevalente di trazione). Gli elementi portanti principali della struttura del telaio sono costituiti da travi HEB 320 e HEB 200.
