Realizzazione di una cantina e museo alle pendici dell’Etna

Il progetto fatto con IperSpace BIM ha previsto la realizzazione di diversi manufatti tra i quali: un corpo principale destinato allo svolgimento delle attività di museo e visitor center e un corpo di servizio destinato a collegare il vano interrato ad un altro edificio adiacente che funge da via di esodo.

L’edificio si articola in un corpo centrale di forma irregolare che in parte poggia direttamente sul terreno di sedime e in parte ingloba un vano interrato. Le fondazioni sono di tipo diretto a travi rovesce; la porzione interrata dell’edifico ha fondazione a platea. Ad un’estremità del fabbricato e su un fronte laterale più lungo è prevista la realizzazione di due pergolati, connessi alla struttura principale sia in fondazione che in elevazione.

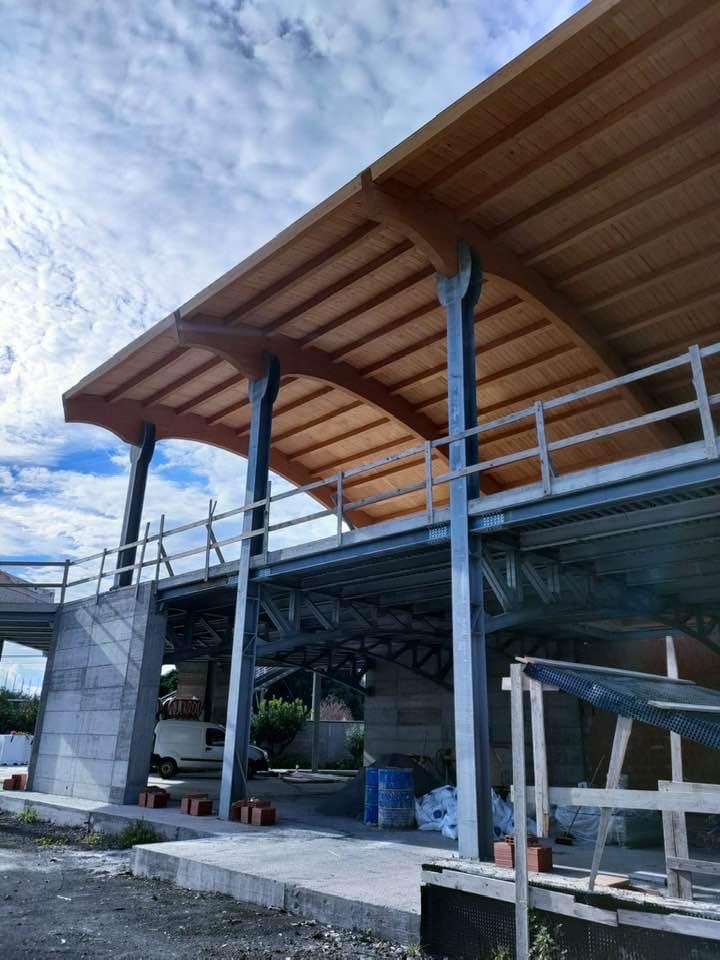

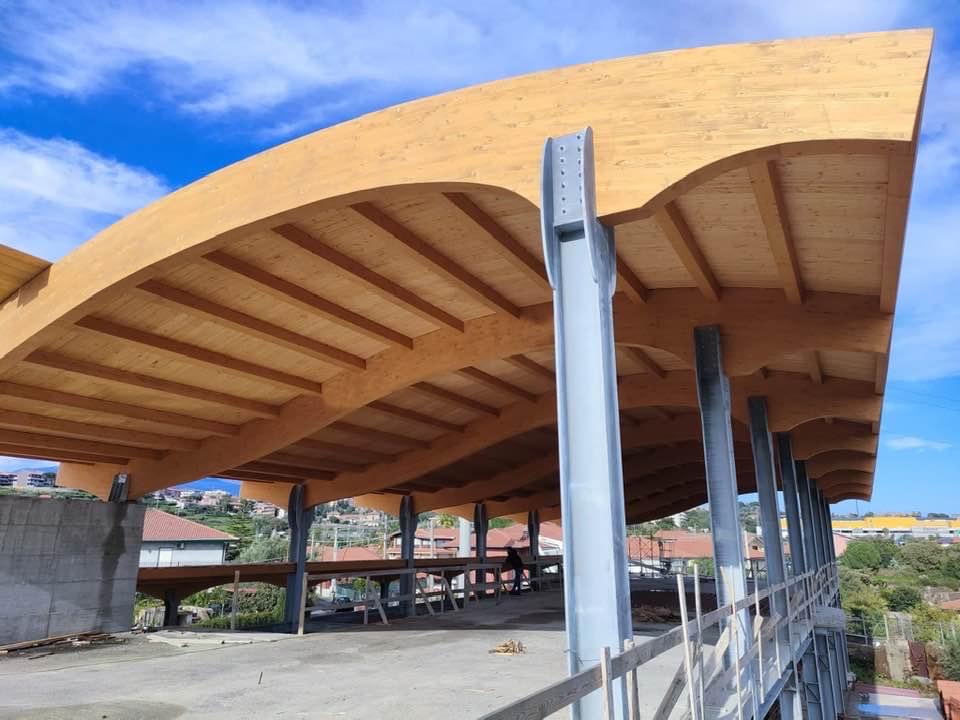

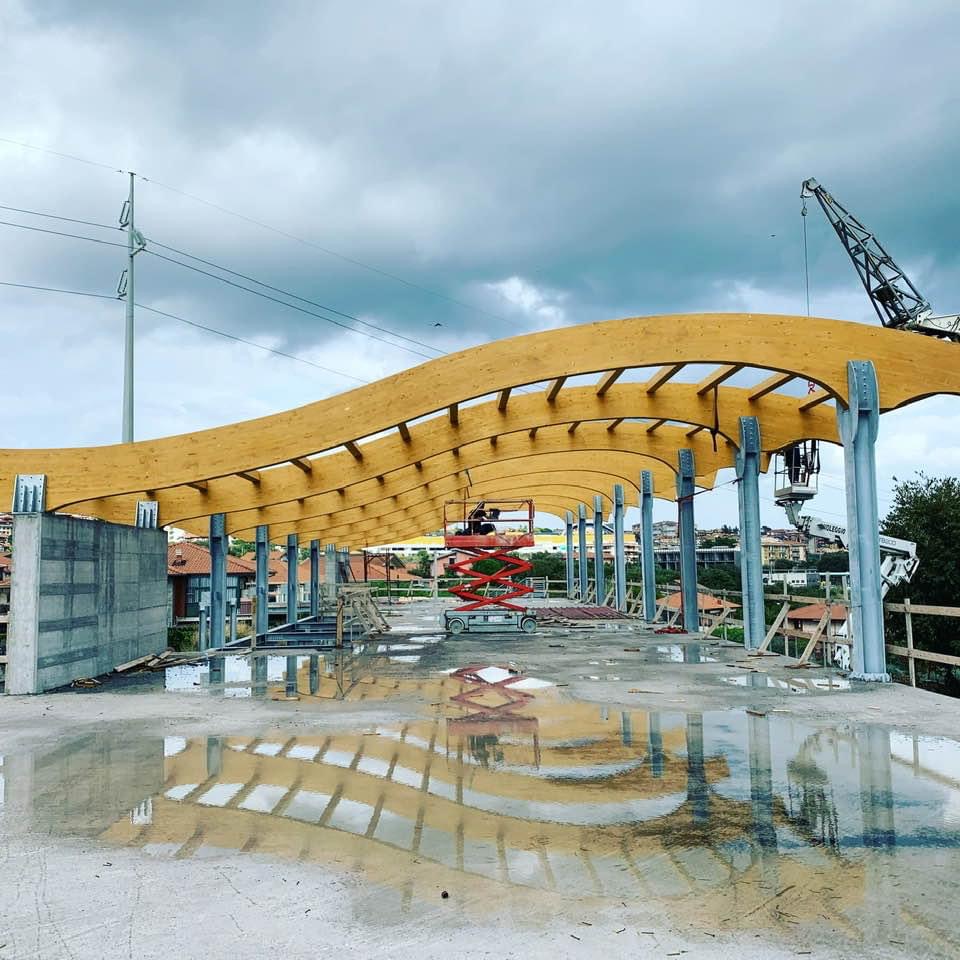

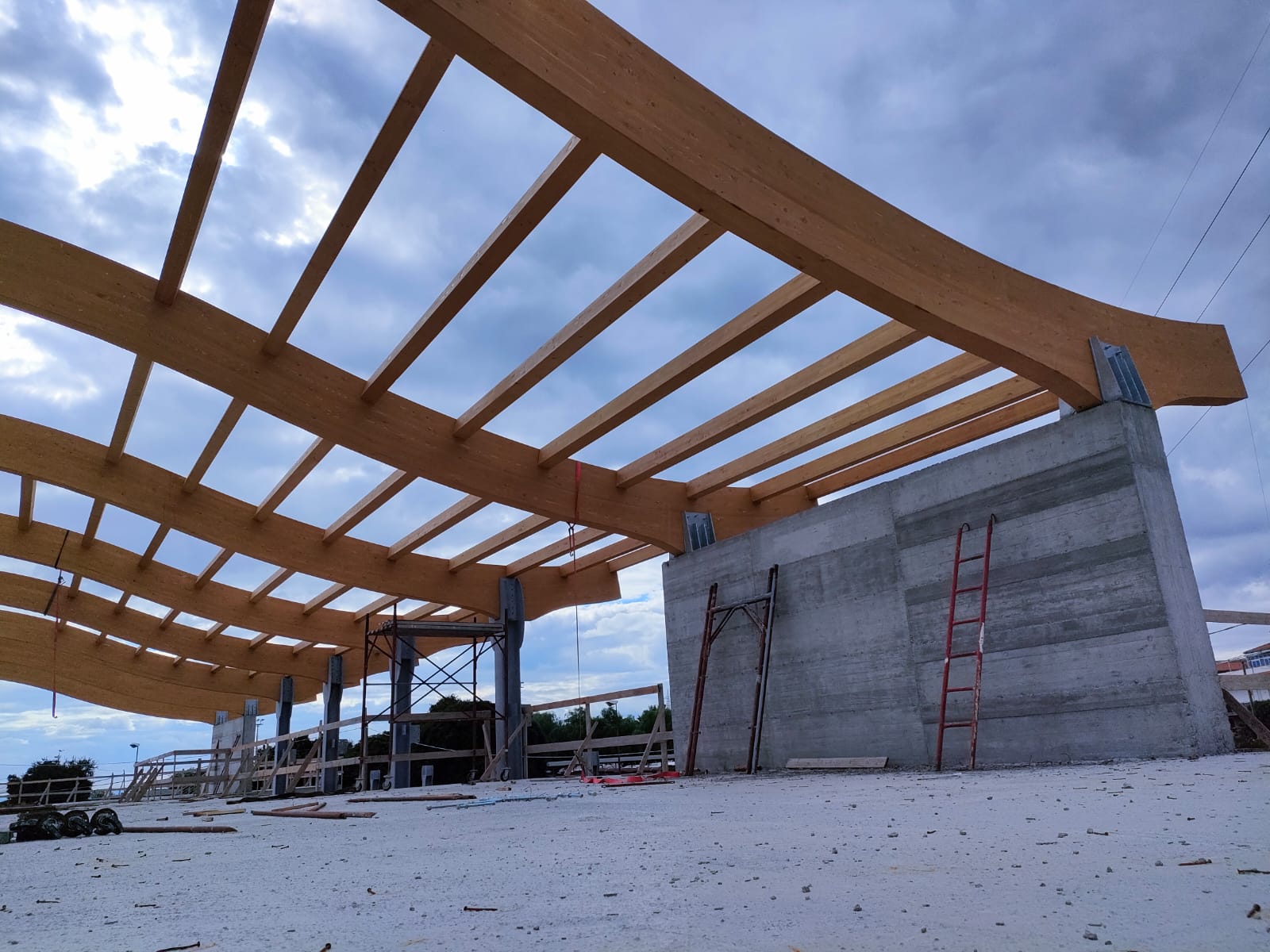

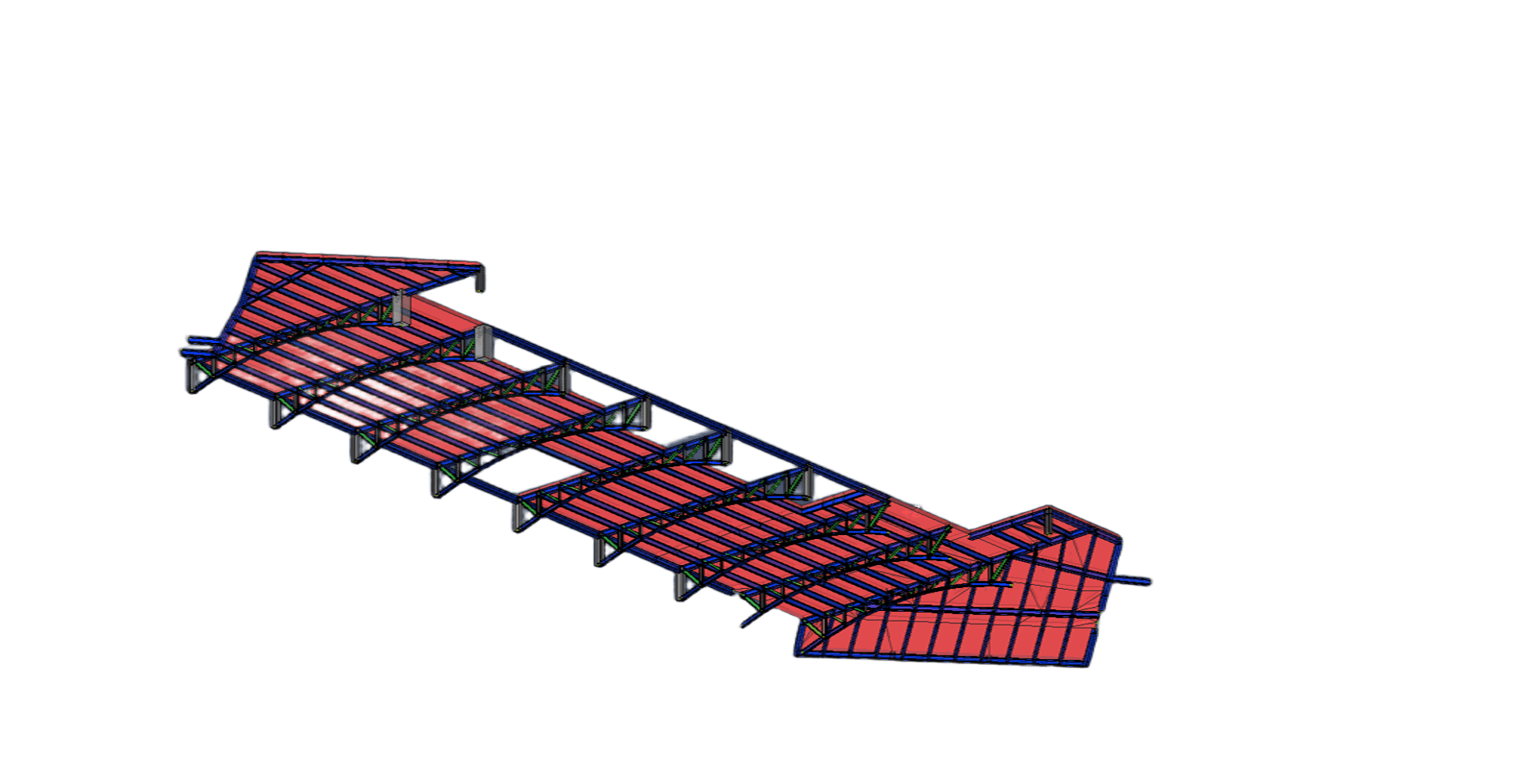

Il corpo centrale è coperto da due strutture in legno lamellare poste a differenti quote, caratterizzate da un comportamento leggero ed elastico. La prima copertura ha travi in legno lamellare della qualità GL28H di luce 11,80 m; la seconda copertura, è stata realizzata con travi in legno lamellare, di luce minore e pari a 4,50 m circa.

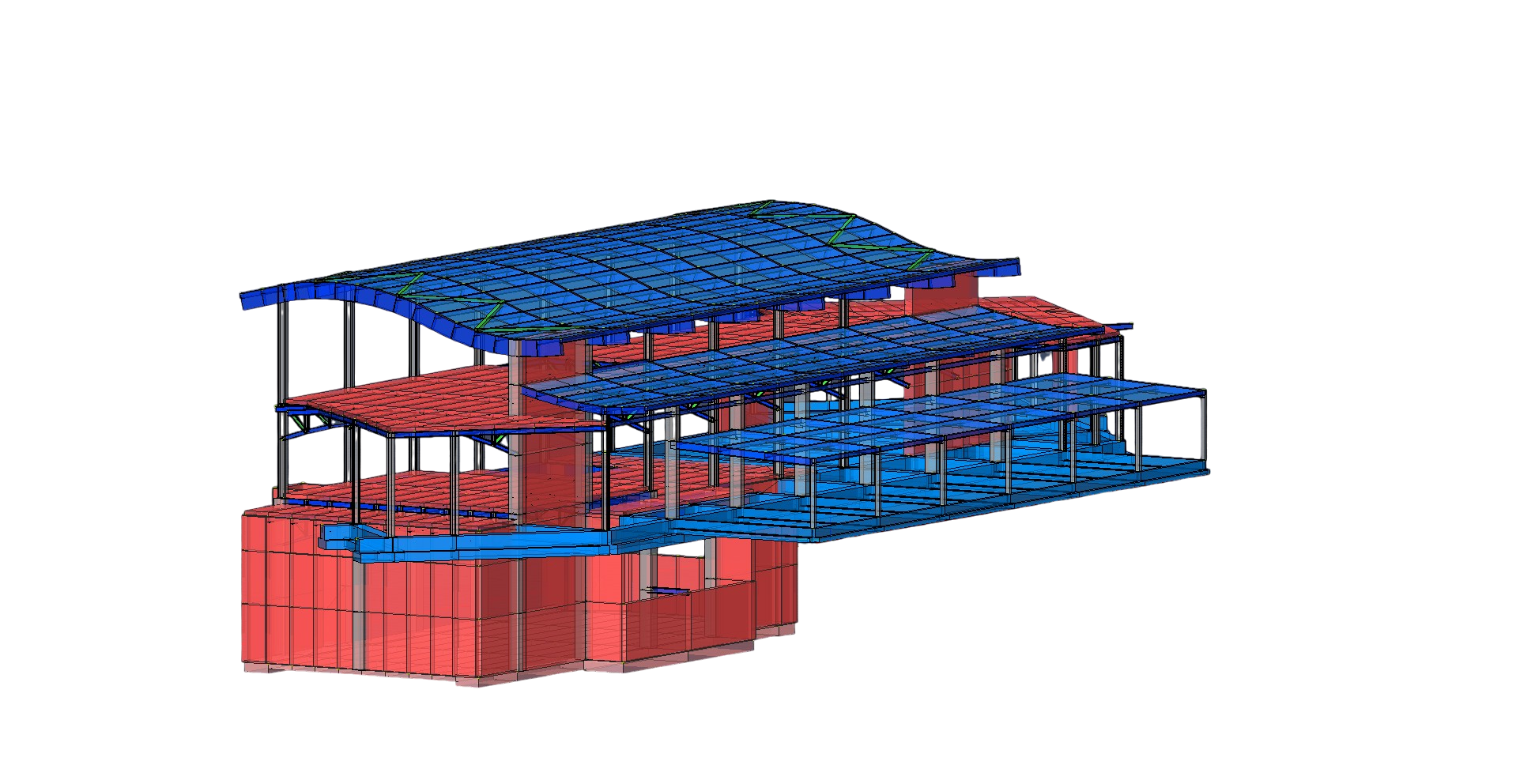

Per la modellazione ed il dimensionamento dell’edificio è stato utilizzato il software IperSpace-BIM .

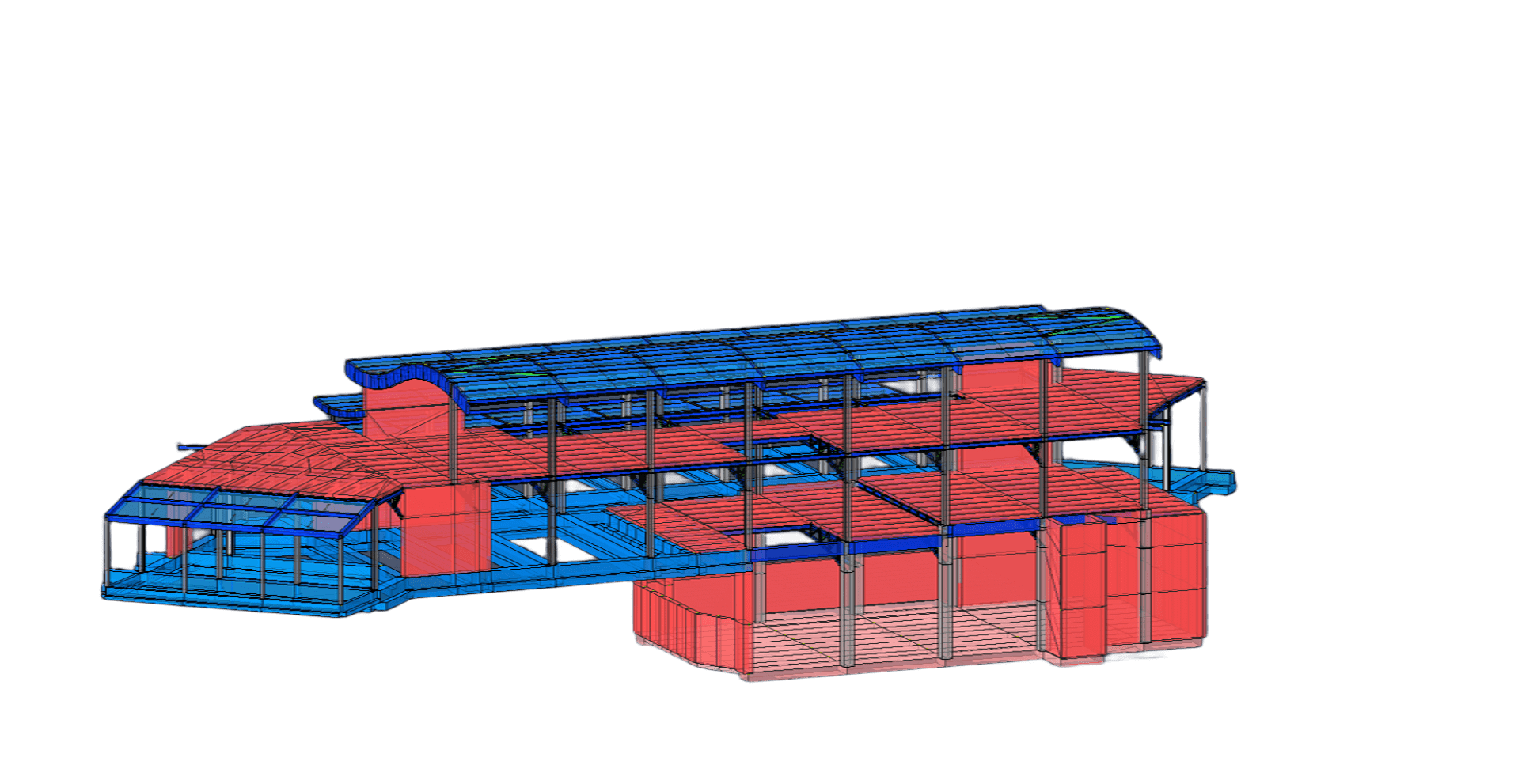

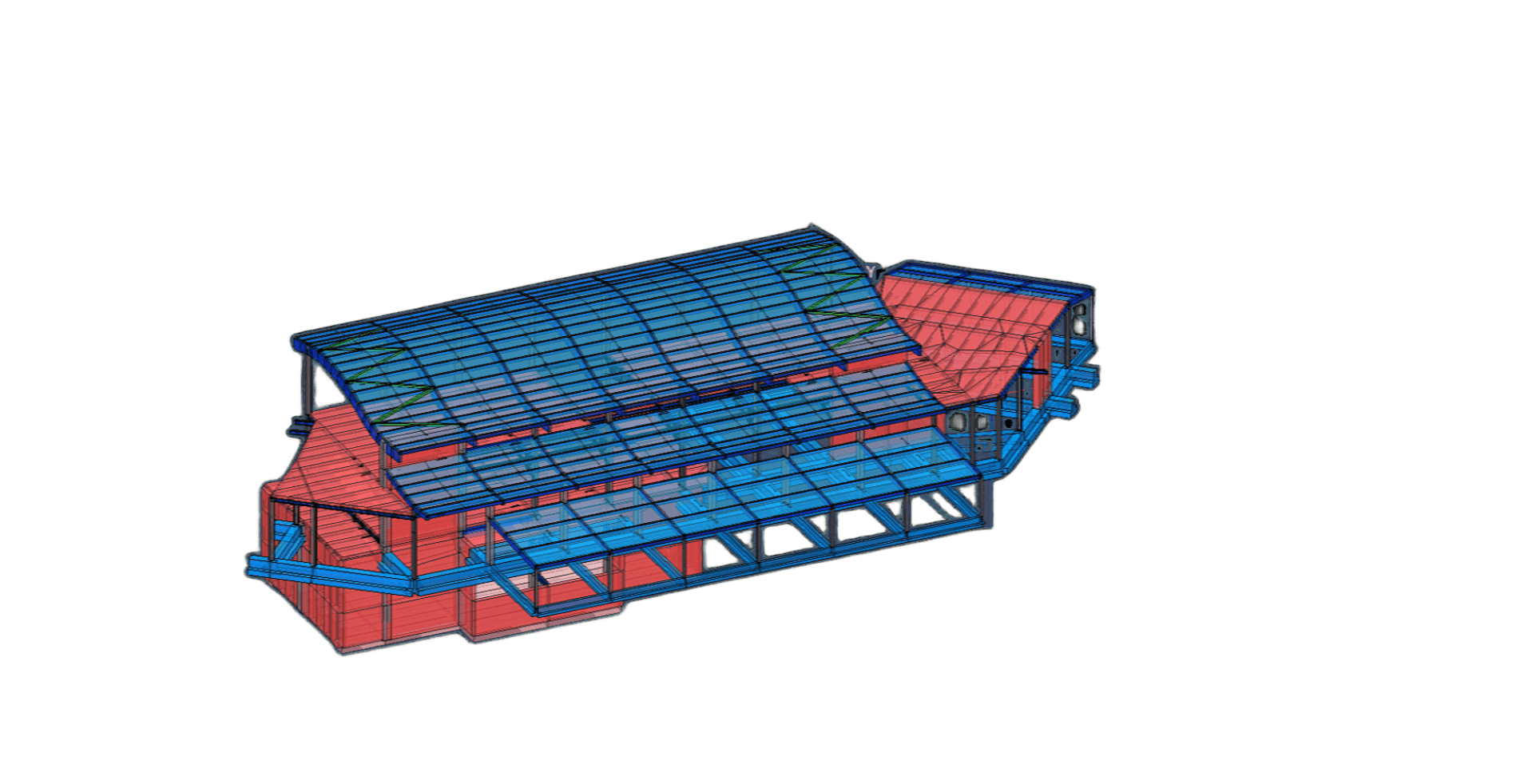

Vista la complessità del progetto, è stato necessario implementare due modelli, il primo dei quali per l’intero edificio principale, il secondo relativo alla scala ed ascensore.

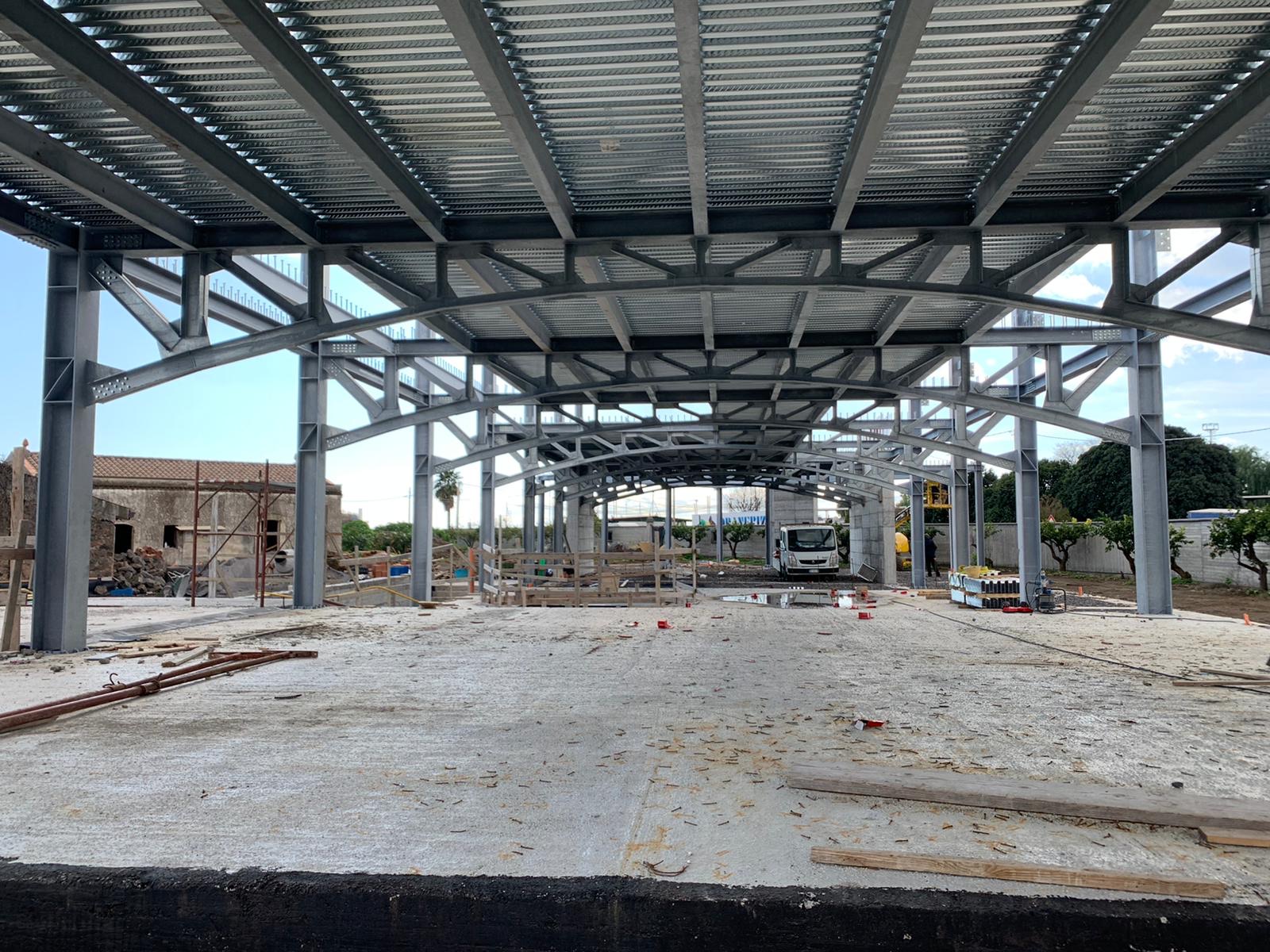

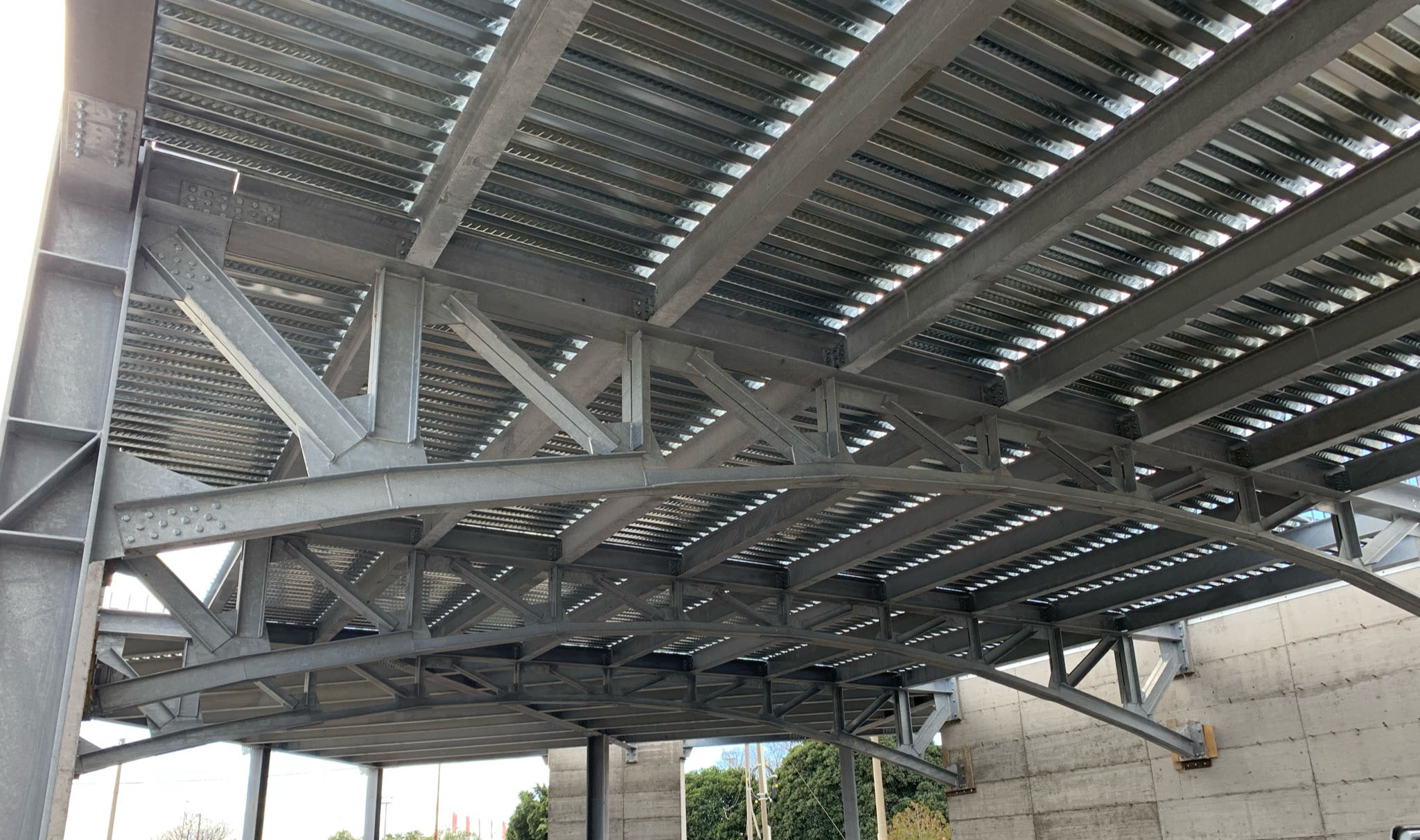

La modellazione dei solai collaboranti in c.a. e acciaio è stata ottenuta considerando un elemento piano, connesso con le travi in acciaio tramite nodi coincidenti. Al fine di avere una modellazione congruente, ogni connessione tra trave principale e secondaria coincide anche con un nodo di un elemento piano.

Per tali solai collaboranti è stato utilizzato del calcestruzzo alleggerito, pertanto si è reso necessario definire un nuovo materiale all’interno di IperSpace per tenere conto delle caratteristiche di minor peso e delle caratteristiche meccaniche richieste dal software.

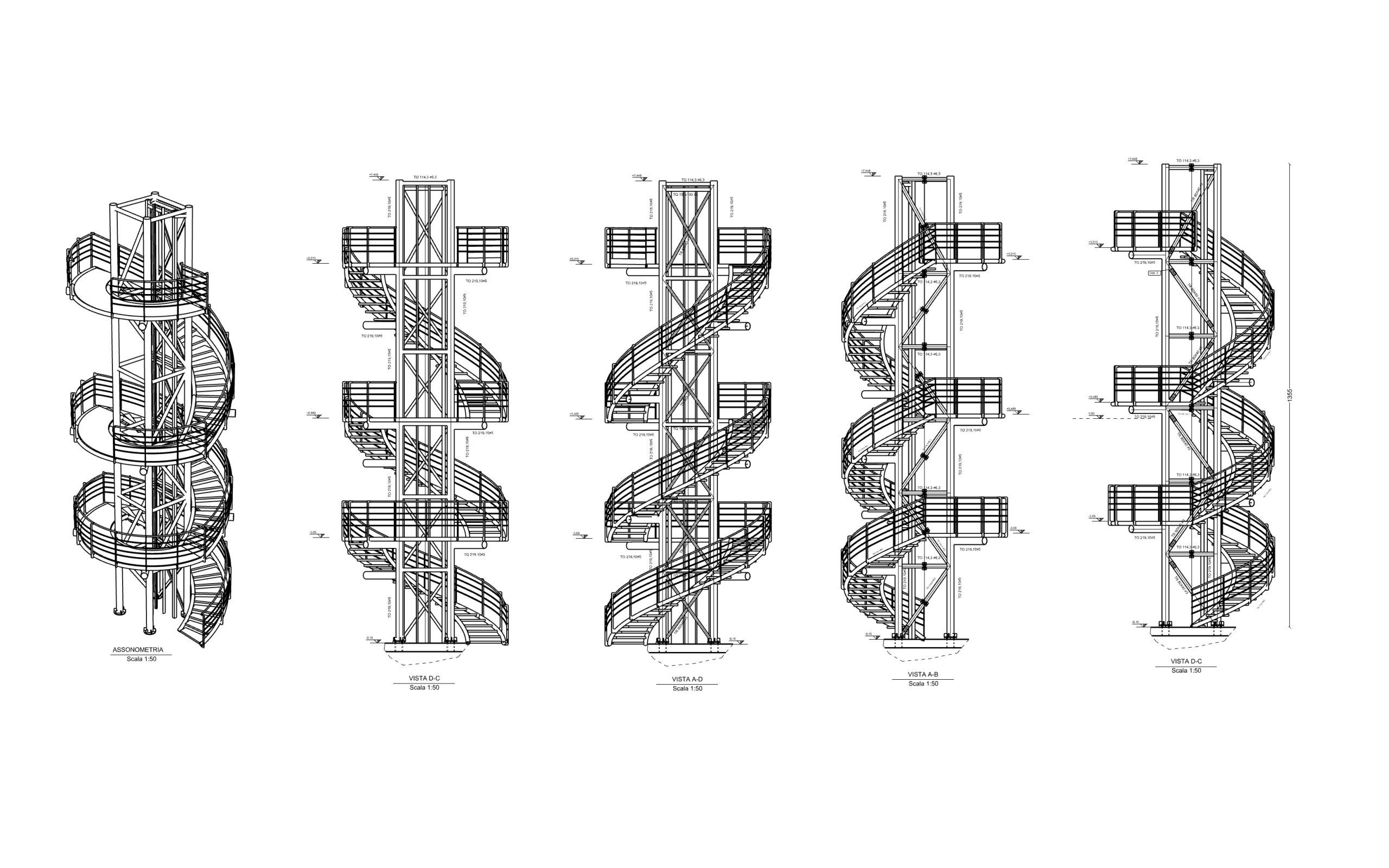

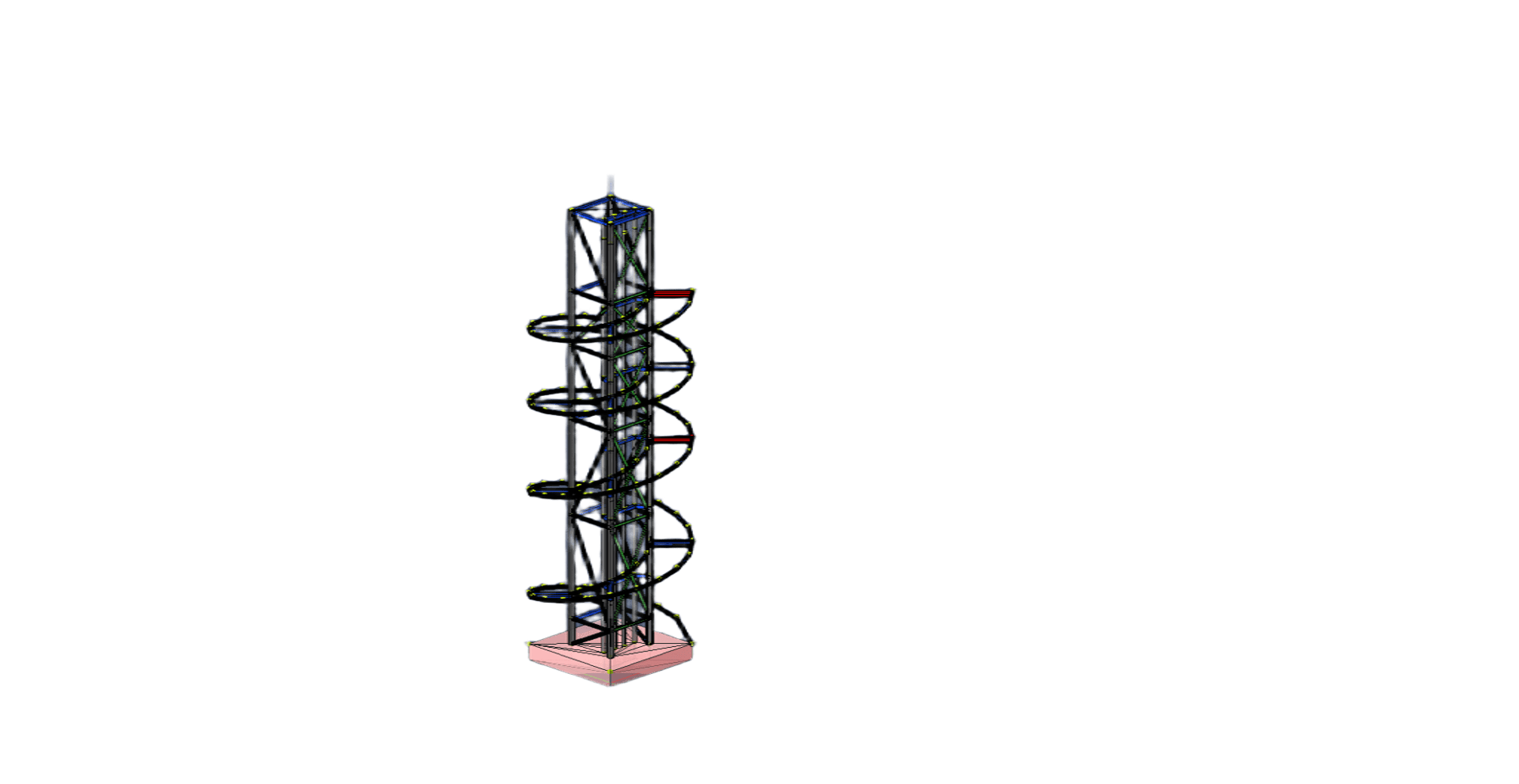

L’accesso al piano primo avviene con una scala in acciaio ed ascensore all’interno di un’unica struttura in acciaio a sé stante. Di conseguenza, per evitare l’eccessiva dispersione della matrice di rigidezza di calcolo, l’edificio e la scala sono stati modellati in maniera distinta, avendo l’accortezza di tenere conto, nel modello dell’edificio principale, dell’incidenza del carico dovuto alla scala e all’ascensore.

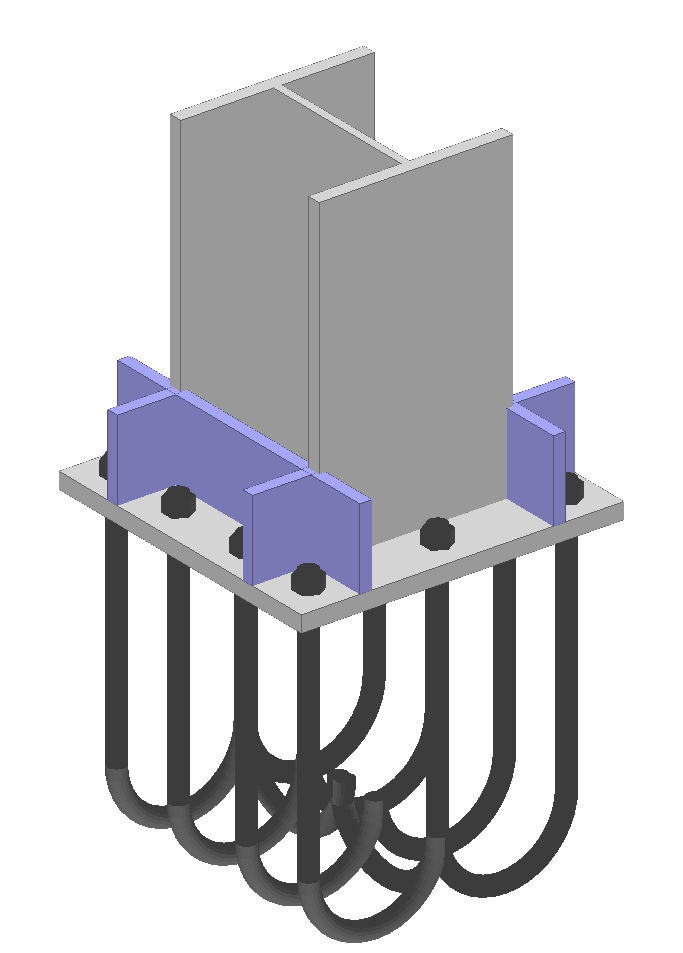

Grazie alla versatilità del programma è stato possibile modellare nella maniera più accurata possibile tutti gli elementi strutturali, come le fondazioni in c.a. e le platee di fondazione.
