Fabbricato residenziale sito in Caiazzo (CE)

La villa unifamiliare in stile contemporaneo che è oggetto del presente calcolo è da realizzarsi sulle colline di Caiazzo (prov. di Caserta), su di un lotto di terreno di circa 15000 mq, immerso tra ulivi secolari adagiati lungo il pendio di un tratto collinare che arriva fino al fiume Volturno. L’idea all’origine del progetto è la realizzazione di una struttura le cui forme architettoniche moderne si distacchino dal paesaggio rurale, ben consapevoli che la ricerca di “forme e di tecniche” piu tradizionali si sarebbe potuta inserire meglio nel paesaggio.

Il progetto della Casa sull’albero” si presenta con una forma articolata che si sviluppa lungo il lato longitudinale del lotto, ha una forma ad L presentando un nucleo centrale più compatto e slanciato a formare l’agorà della villa (luogo di incontro e living), con tetto in vetro sorretto su travi reticolari in acciaio. Dal corpo centrale si diramano due bracci laterali, il piu lungo, orientato verso sud,   assolve alla funzione di una terrazza panoramica sulla valle del Medio-Volturno. Termina con un pergolato sorretto con pilastri circolari sfalsati in acciaio.

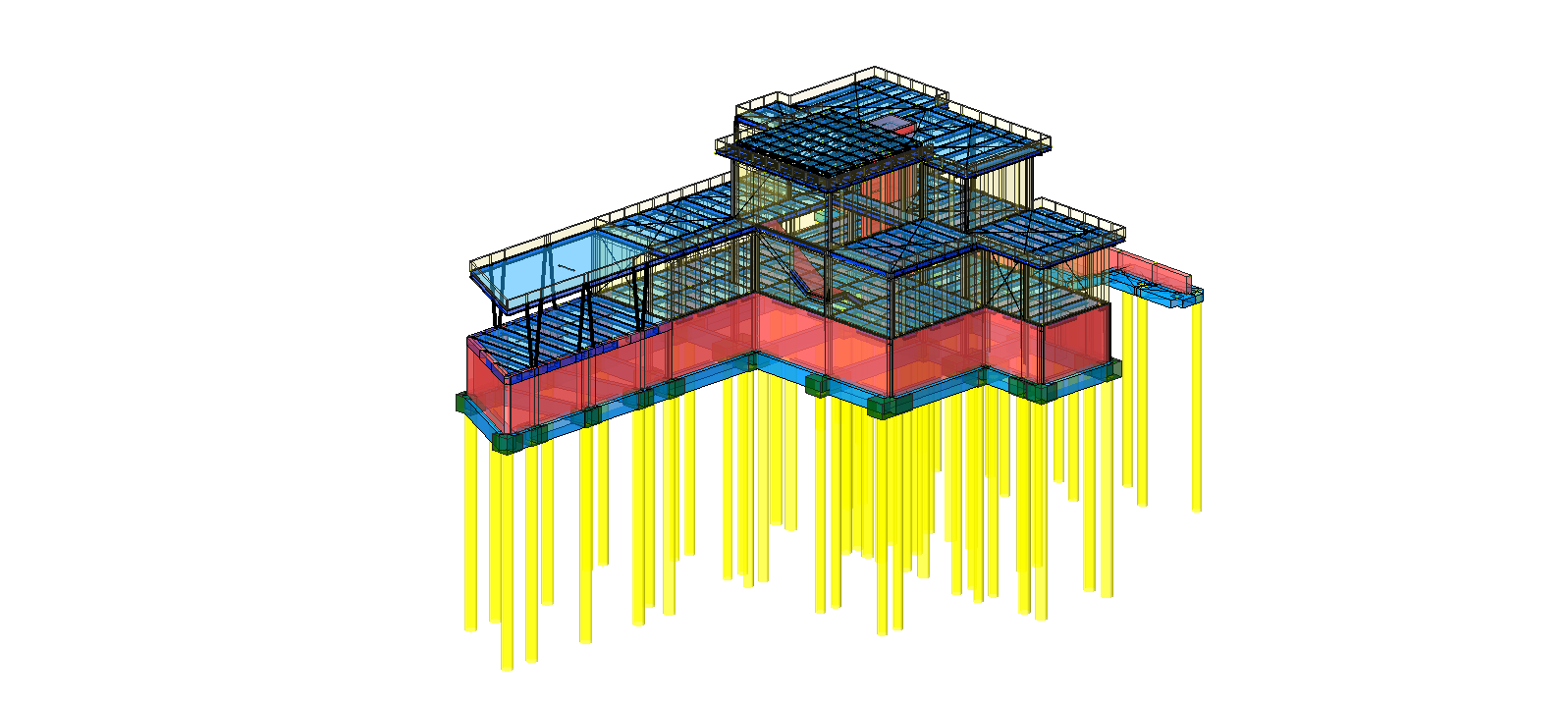

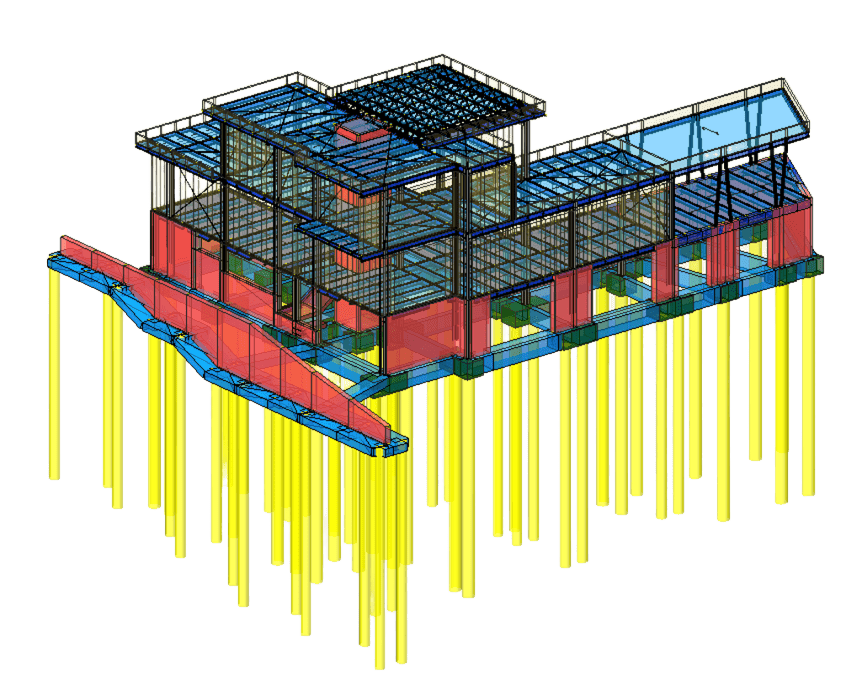

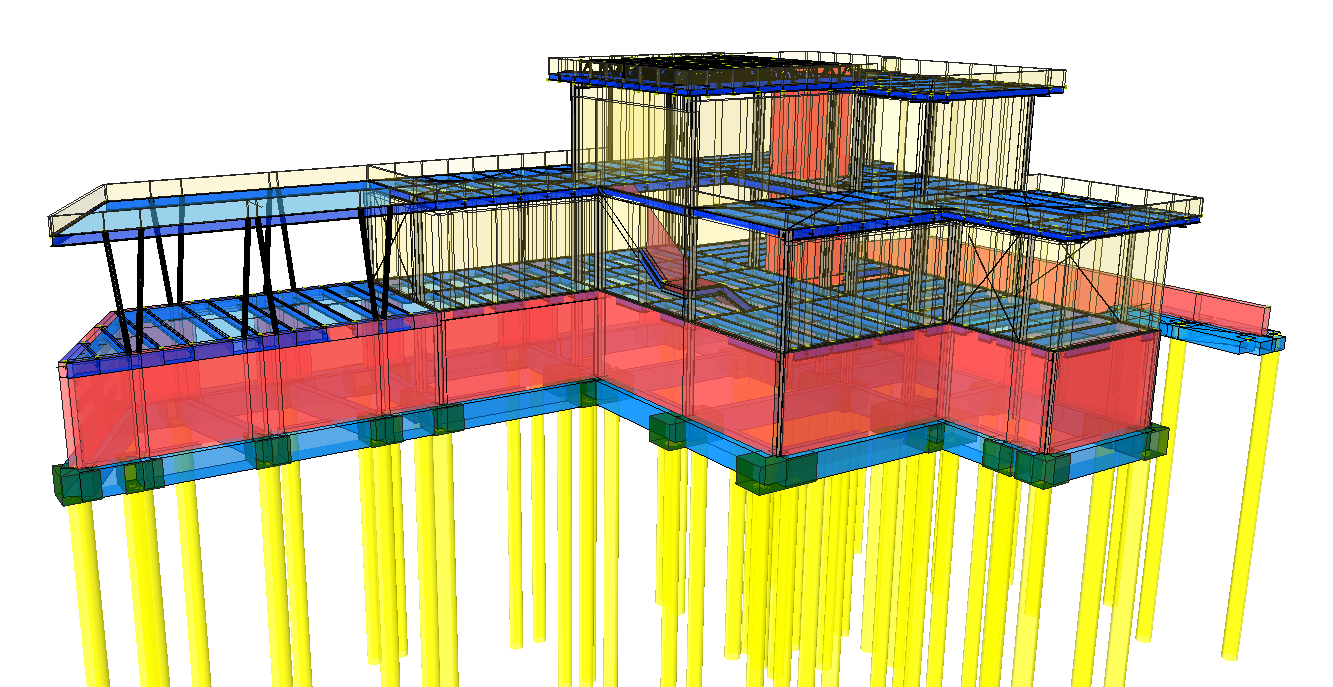

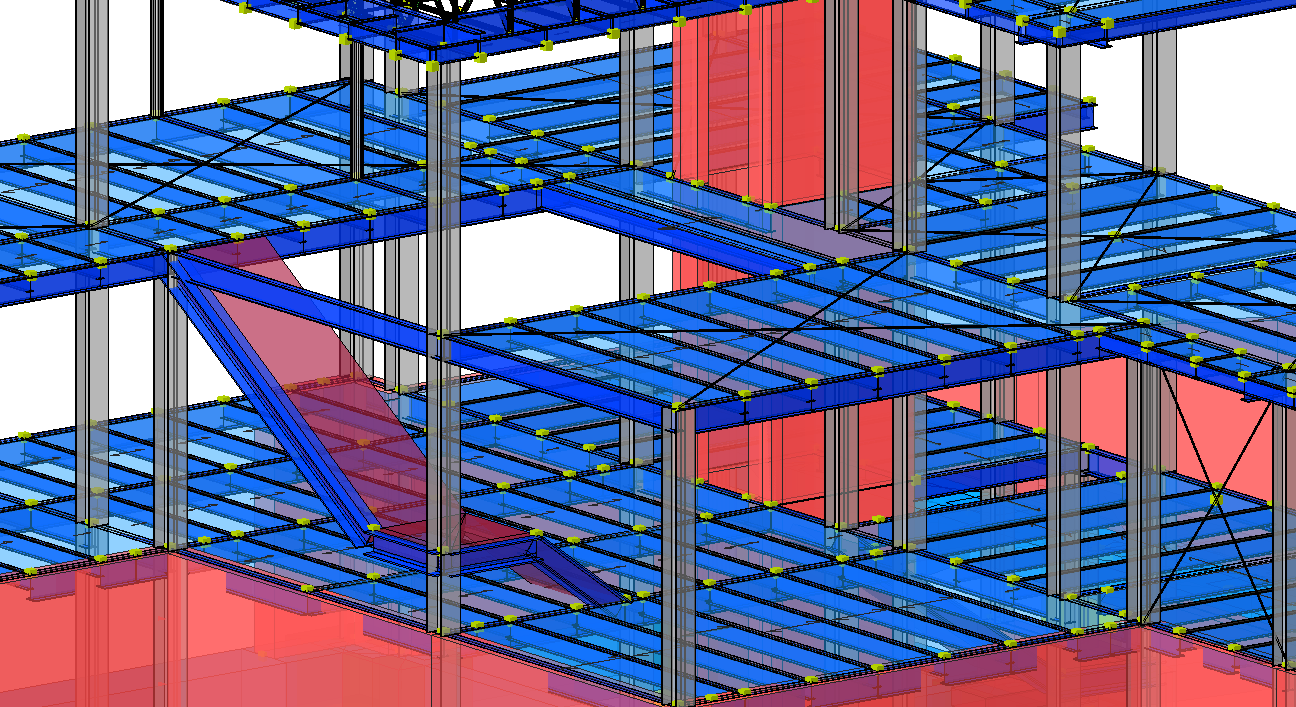

La struttura è composta da fondazioni e pareti perimetrali del cantinato in c.a. mentre le strutture verticali e orizzontali sono in acciaio. L’edificio ha dimensioni massime pari a 27.3 m x 18 m ed una altezza totale strutturale variabile tra 6.70m e 10.50m.

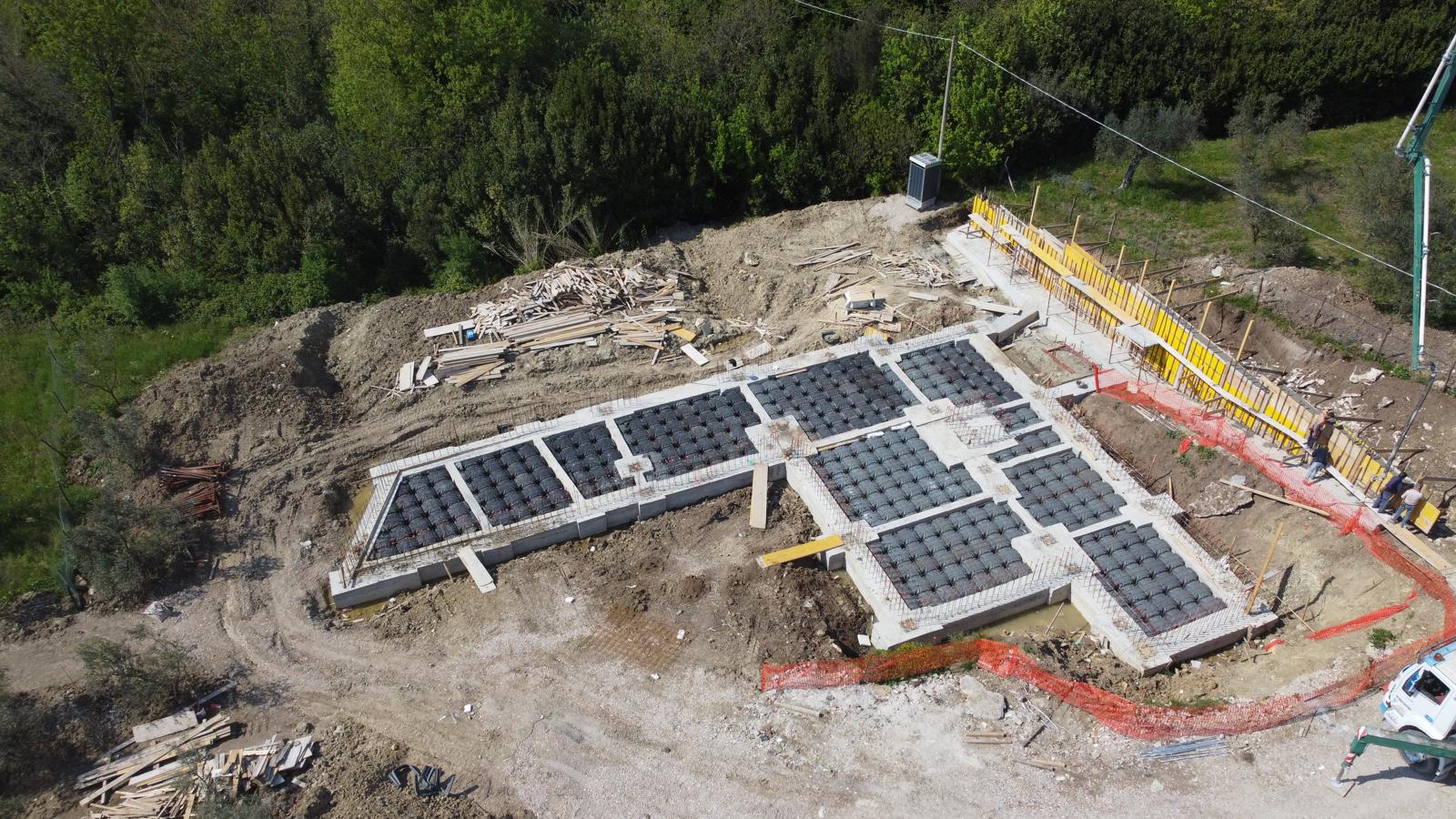

Le fondazioni sono state realizzate con plinti in c.a. attestati su pali in c.a. del diametro di 50cm e 60 cm con profondità che varia da 10m a 11m in modo da raggiungere lo strato di terreno migliore secondo le prove effettuate in sito e riportate nella relazione geologica. I plinti sono collegati almeno in due direzioni con travi di collegamento in c.a. (con sezione di 40 x 80cm e  di 80 x 80cm nella parte sottostante le pareti in c.a. di spessore 35cm.) in grado di assorbire a trazione il 10% del massimo scarico dei pilastri.

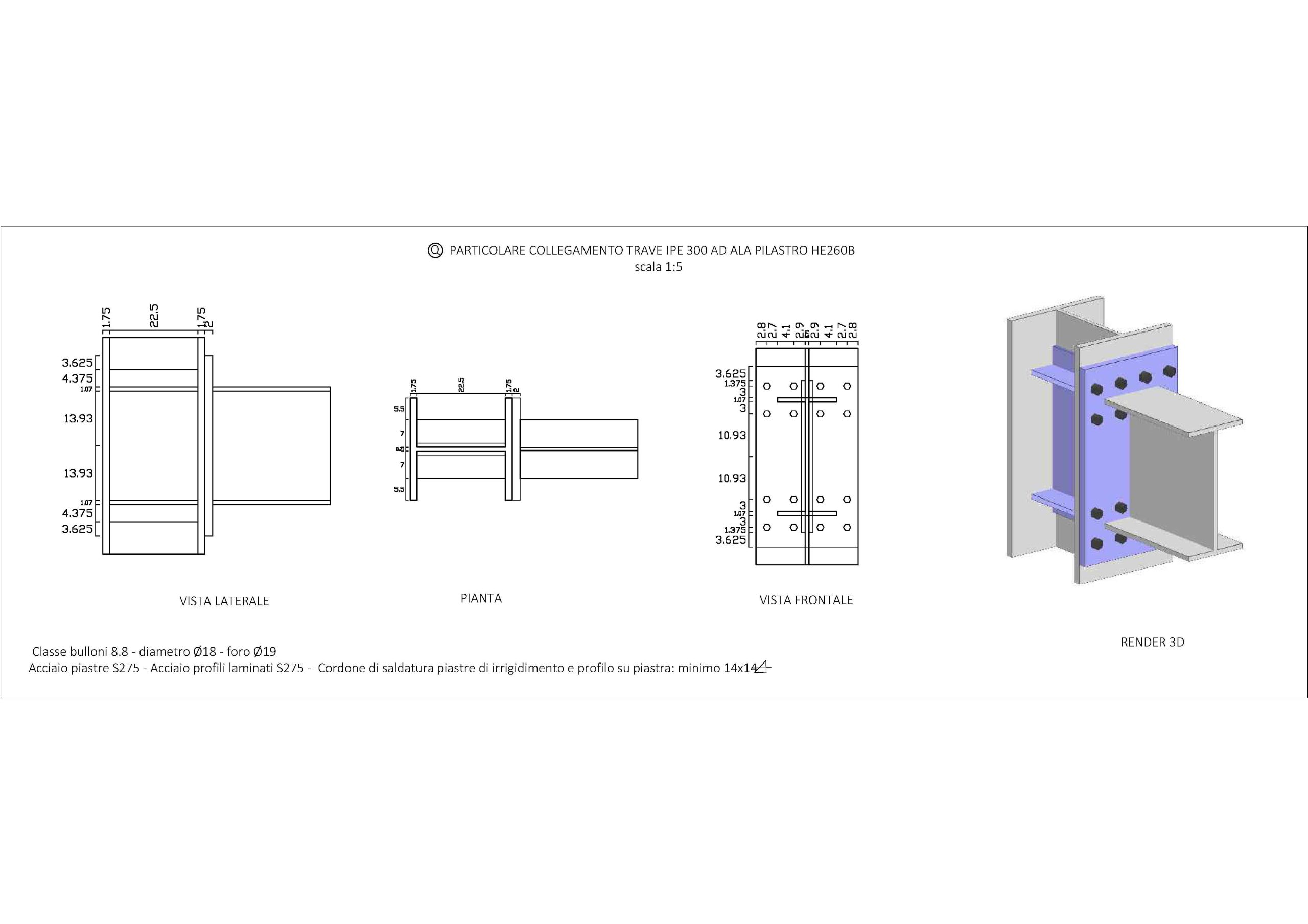

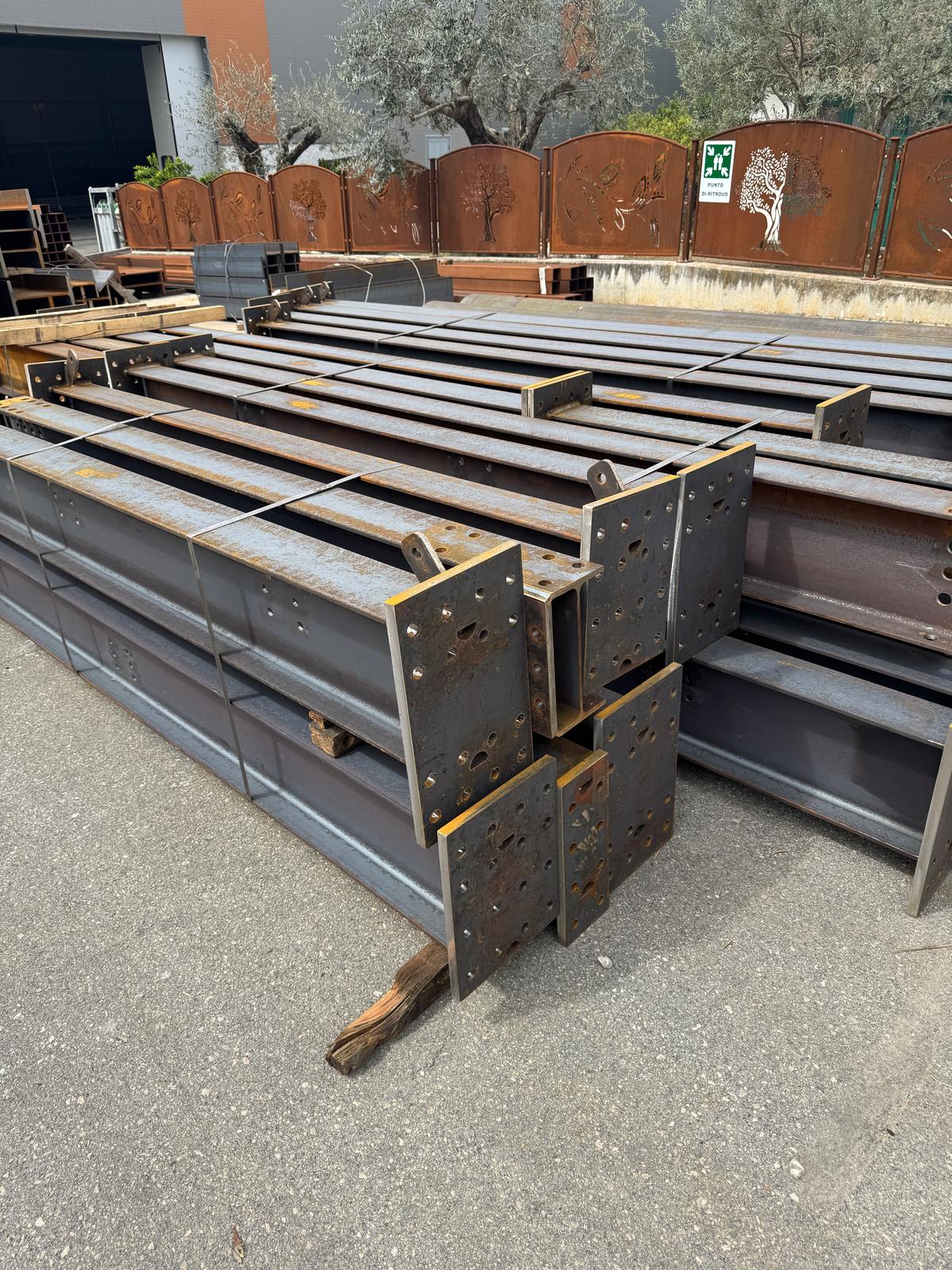

I pilastri in elevazione sono in acciaio con sezione HE260B, le travi principali di collegamento avranno profili IPE 300 e IPE 270.

I solai verranno realizzati con lamiera grecata sovrastante getto in calcestruzzo con rete elettrosaldata, il tutto su travi con profilo IPE 180 e IPE200.

Controvento di piano e di parete tondini d.18.

Vano ascensore con pareti in c.a. di spessore 15cm che funge anche da controvento.

Le pareti del vano ascensore poggiano su plinti collegati da travi perimetrali con il vuoto chiuso da una platea in c.a. di spessore 30cm.

Le scale di interpiano verranno realizzate con cosciale in acciaio profilo HE260B e gradini a sbalzo con un profilo a T sagomato, e rifiniti con una pedata in legno massello dello spessore di 5cm.

Il corpo centrale verrà chiuso in copertura con una serie di travi reticolari con profili tubolari d 60mm su cui verranno posizionate delle lastre di vetro strutturale temprato e stratificato dello spessore di 2cm.
