Progettazione di uno stabilimento industriale

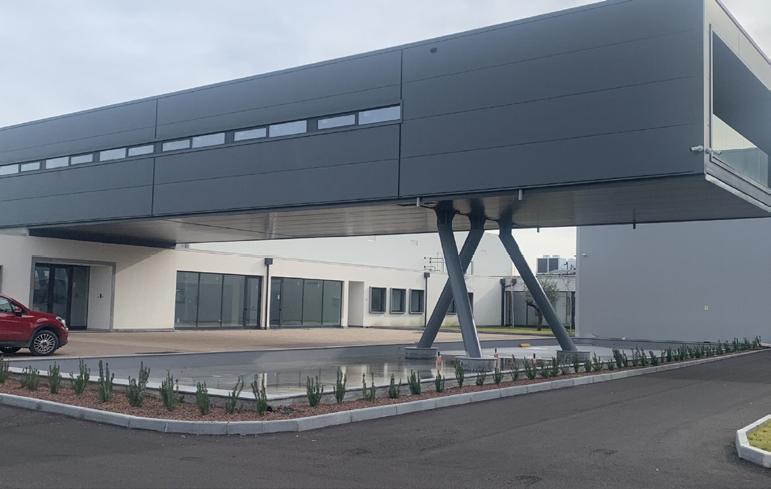

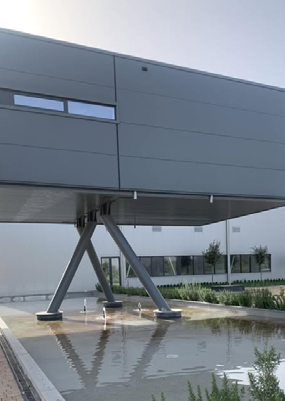

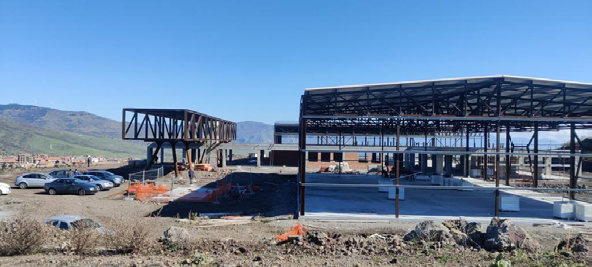

L’edificio in oggetto ha una struttura in acciaio ed è destinato ad uffici, progettata con IperSpace. E’ integralmente sospeso con un volume di circa 1000 m3 trattasi di un corpo totalmente interrato in c.a. a due elevazioni interrate e una elevazione fuori terra. Al di sotto di esso è stata realizzata una vasca ornamentale.

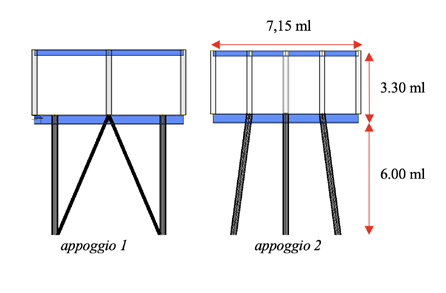

Si configura nell’insieme come un parallelepipedo di dimensioni di 40.00 ml x3.30×7.15

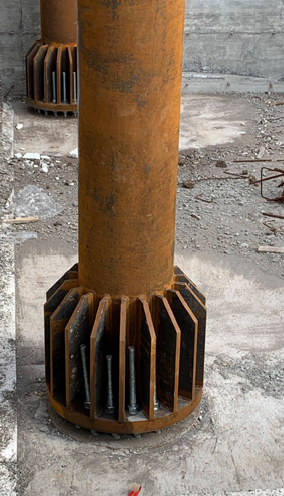

Sette pilastri in acciaio lo sostengono a circa 6.00 ml da terra.
Le fondazioni sono caratterizzate da due platee in c.a. al di sotto dei pilastri portanti, collegate tra loro da due travi nastriformi di sezione rettangolare.

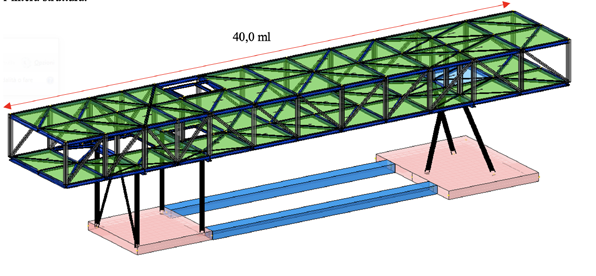

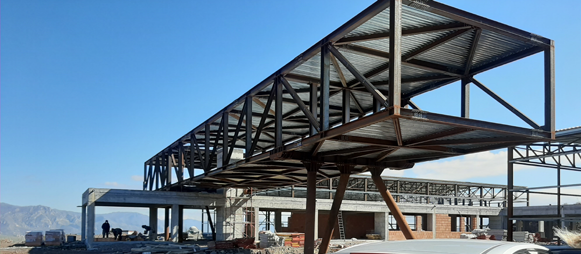

I pilastri portanti sostengono due enormi travi parete reticolari di lunghezza complessiva di ml 40.00 che supportano l’intera struttura

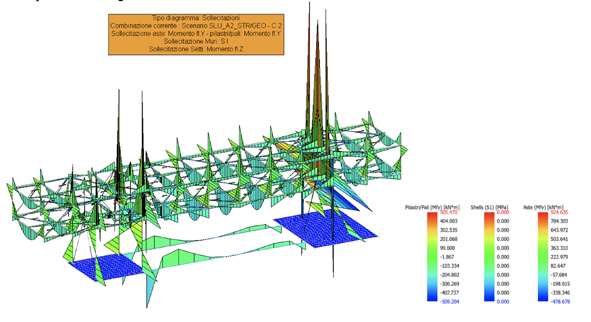

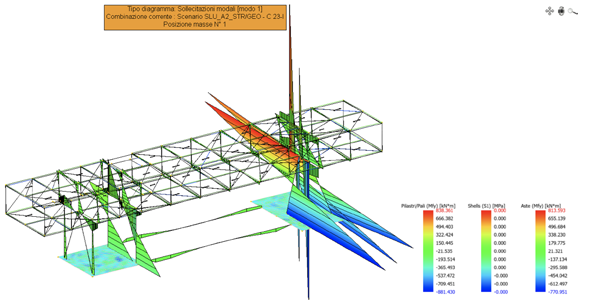

Si riportano di seguito, rispettivamente al corpo in progetto, le immagini delle sollecitazioni e delle deformate per le principali combinazioni di carico, quali: carichi permanenti, combinazioni sismiche allo Stato Limite di salvaguardia della Vita e in particolar modo per le deformate le combinazioni sismiche allo Stato Limite di Danno.
Per il fabbricato in esame è stato eseguito il calcolo della struttura sia in c.a. sia in acciaio da Progetto.
Le immagini riportate in allegato mostrano come l’edificio in oggetto, sottoposto sia a carichi verticali e sia alle differenti combinazioni sismiche abbia un comportamento perlopiù traslazionale.

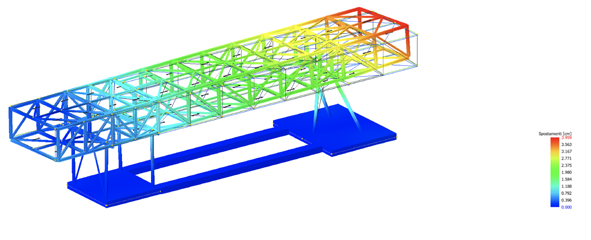

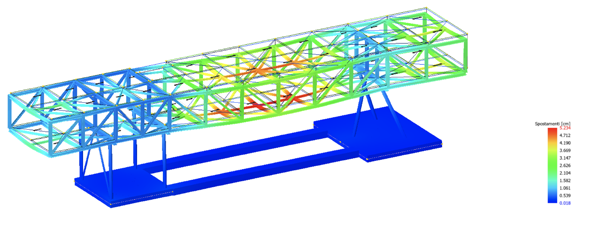

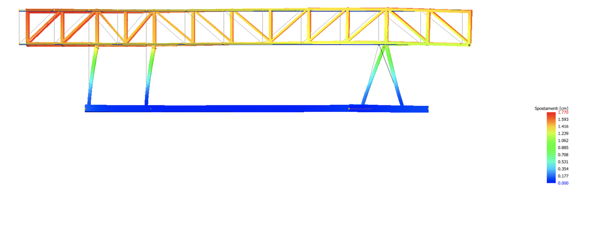

Dalle immagini è possibile anche osservare le deformate nel caso di combinazioni sismiche allo SLD. Tali deformate, con i valori che ne derivano, sono state utilizzate per verificare il rispetto dei limiti deformativi previsti dalla Normativa e della Circolare. In particolare, ad esempio, per il punto sommitale dell’edificio si ha uno spostamento inferiore rispetto a 1/500 dell’altezza e 1/350 per le deformate verticali.
Tutti gli elementi del corpo in oggetto risultano verificati come riportato e dettagliato all’interno degli elaborati di calcolo allegati.
