Scheda tecnica
Descrizione
Ubicazione
Anno di realizzazione
Progettazione
Progettista strutturale
Committente
Dati
Normativa di riferimento

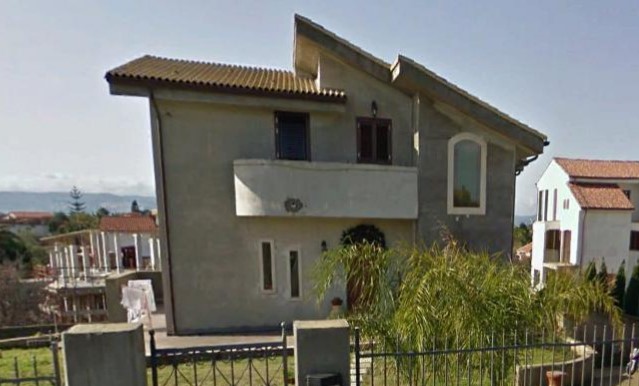

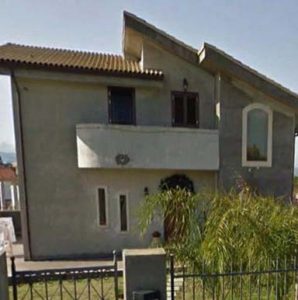

Fabbricato per civile abitazione
Augusta, Siracusa, Italia
2008
Dott. Ing. Francesco La Ferla
Dott. Ing. Francesco La Ferla
Privato
Cemento armato
NTC 2008



Descrizione dell’opera

L’intervento consiste nella realizzazione di un fabbricato per civile abitazione con struttura in cemento armato di tipo intelaiata. Il fabbricato è costituito da un piano cantinato un piano fuori terra ed un piano primo, la cui copertura è del tipo a falde inclinate. L’edificio è realizzato con tutte le caratteristiche tipologiche e costruttive dei fabbricati per civile abitazione.La parte strutturale è realizzata in cemento armato con tompagni e tramezzi interni costituiti da laterizi forati. In particolare:

  • i solai sono del tipo in latero cemento 18+5 (pignatte + caldana);
  • le fondazioni del tipo a platea dello spessore di cm 40 poggianti su un letto di calcestruzzo magro di 10 cm;
  • pilastri 30×30, 30×60;
  • travi a spessore;
  • copertura a falde con solai in c.a.;
  • materiali usati sono cls r’ck300 ed acciaio Feb44k
  • pareti perimetrali controterra nel piano cantinato in c.a.
  • la scala interna del tipo a più rampe in c.a..

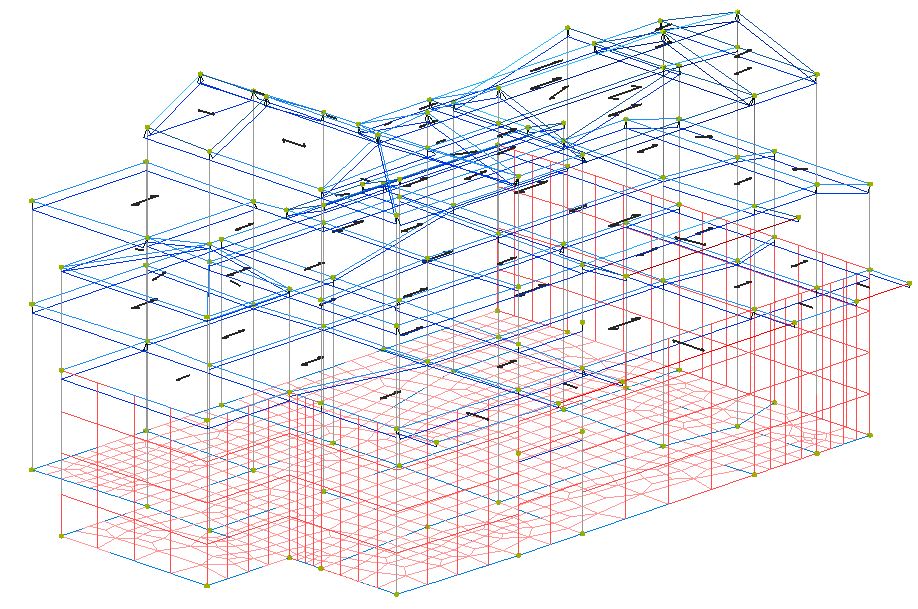

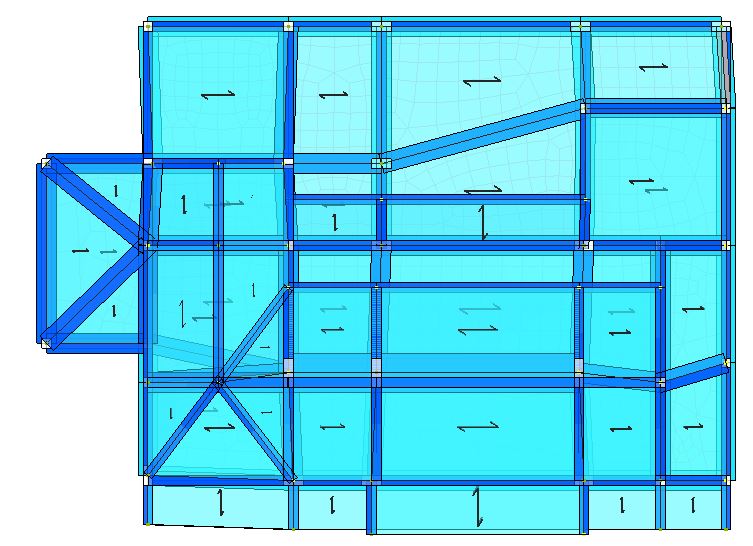

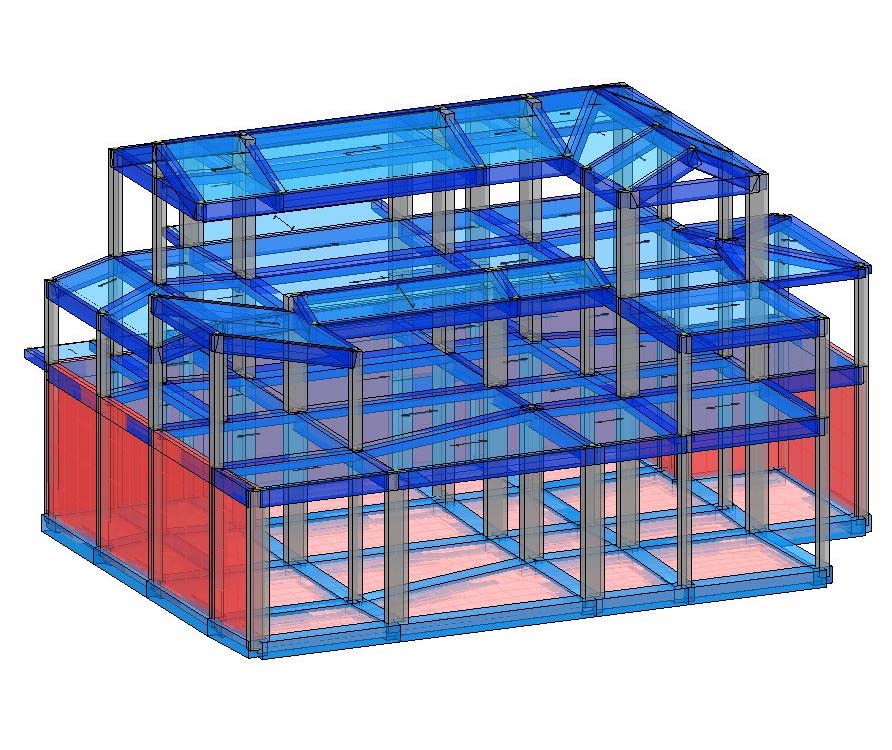

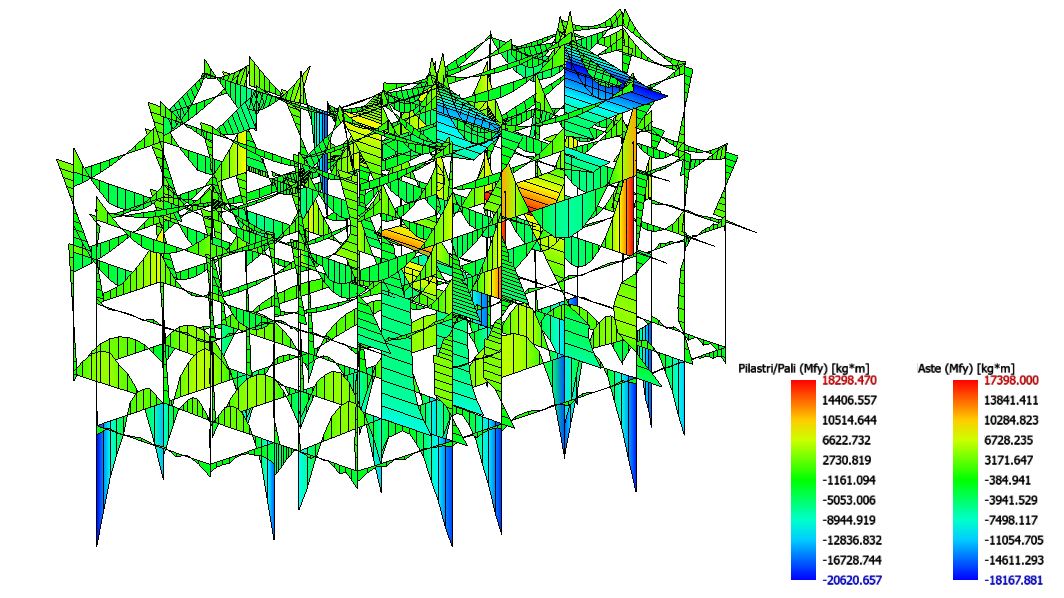

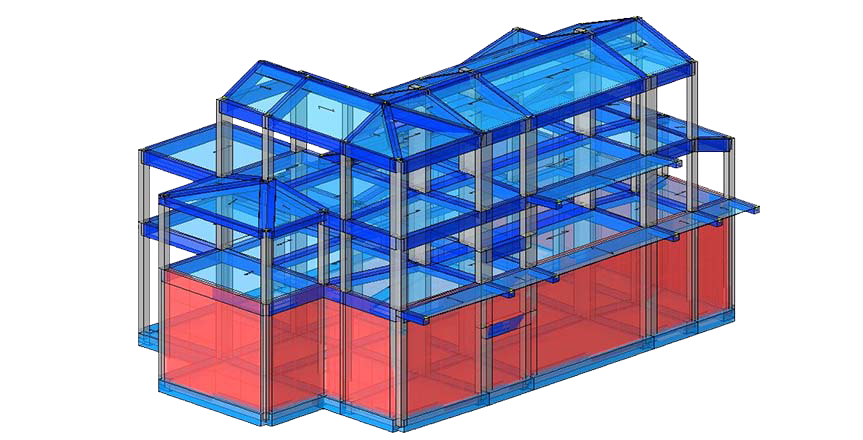

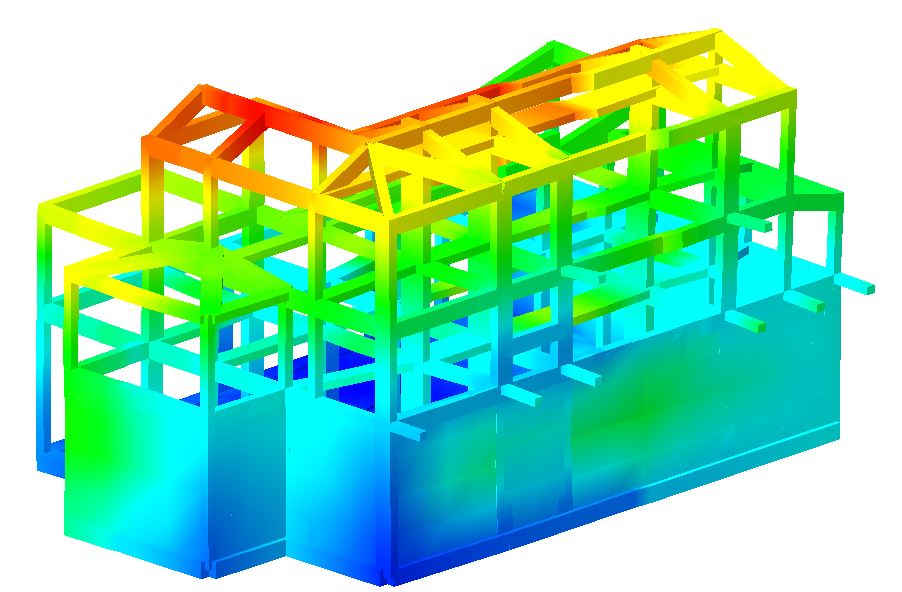

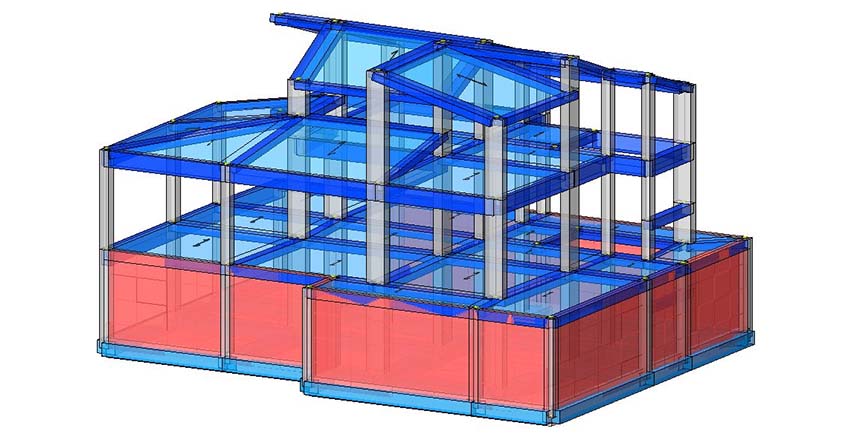

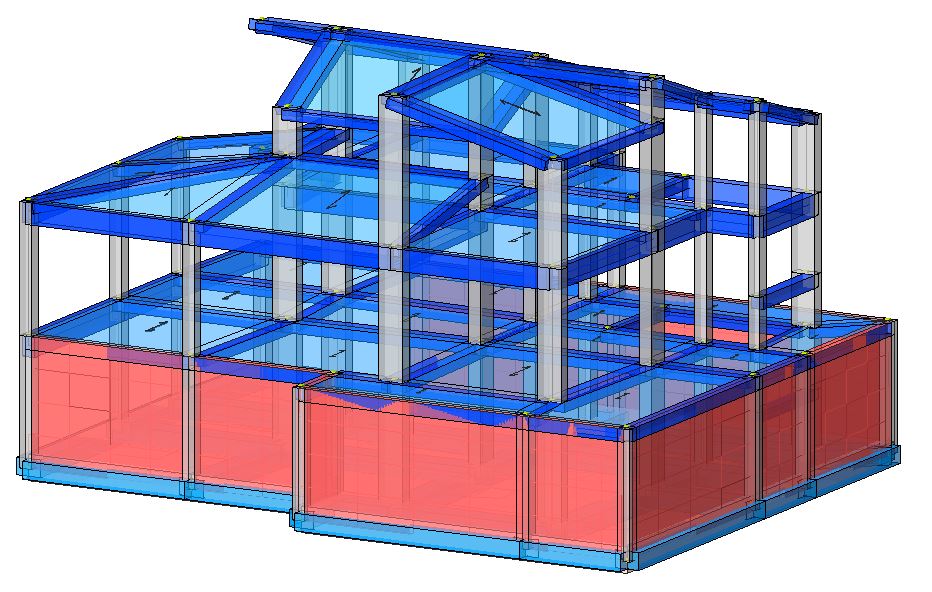

Il fabbricato per civile abitazione è stato modellato e verificato con il software di calcolo strutturale agli elementi finiti IperSpace.
