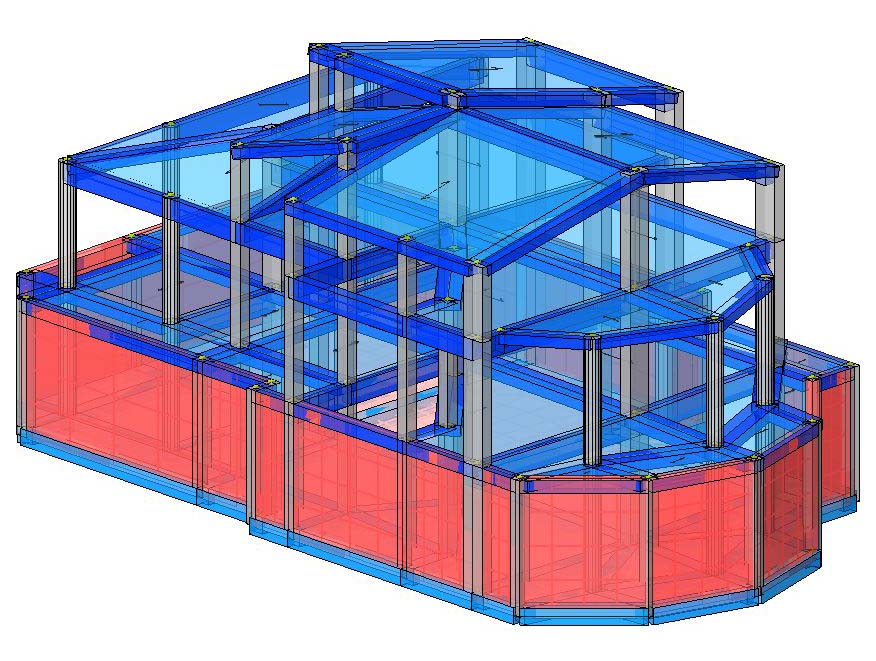

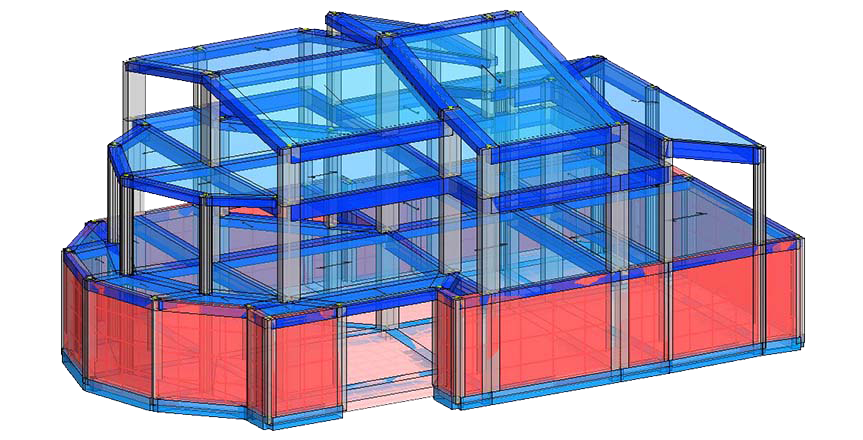

Modello strutturale di un edificio per civile abitazione in c.a.

L’edificio in progetto è costituito da due piani fuori terra, ed un piano cantinato. Il piano terra è interamente abitabile mentre il piano primo è costituito da un sottotetto non abitabile. La copertura del fabbricato risulta a falde inclinate, con tegole del tipo coppo e controcoppo Siciliano. Ai fini del calcolo della cubatura del fabbricato per civile abitazione sono stati inclusi tutti i vani comprese le murature interne ed esterne. Le strutture dell’edificio sono realizzate in cemento armato ordinari del tipo intelaiate con travi di elevazione, pilastri e travi rovesce di fondazione; sia i solai piani che quelli inclinati sono del tipo misto in latero cemento. I tamponamenti esterni sono realizzati con laterizi termici tipo alveolater 30 x 25 x 30, mentre i tramezzi interni sono costituiti da laterizi forati da 8cm.

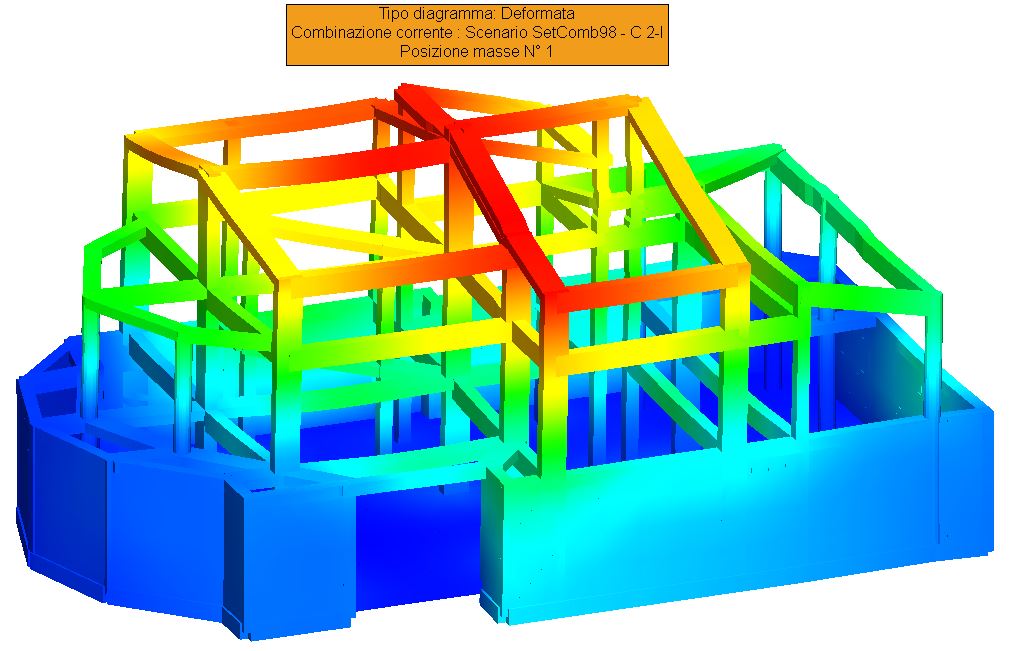

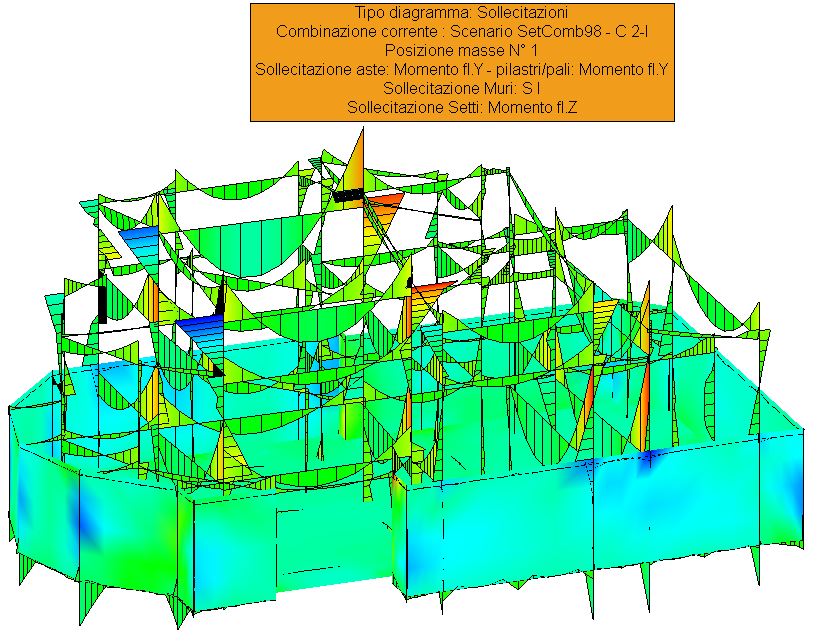

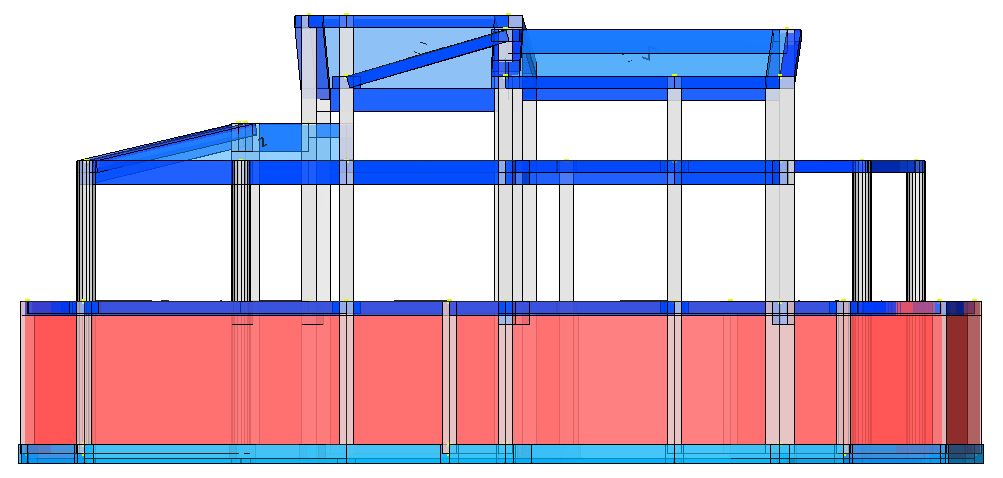

La modellazione, l’analisi e le verifiche sono state condotte con il software di calcolo strutturale agli elementi finiti IperSpace.

La struttura per civile abitazione è realizzata in c.a.o. del tipo intelaiata, i tompagni ed i tramezzi interni costituiti da laterizi forati. In particolare:

• i solai compreso la copertura sono del tipo in latero cemento 20+5 (pignatte + caldana);

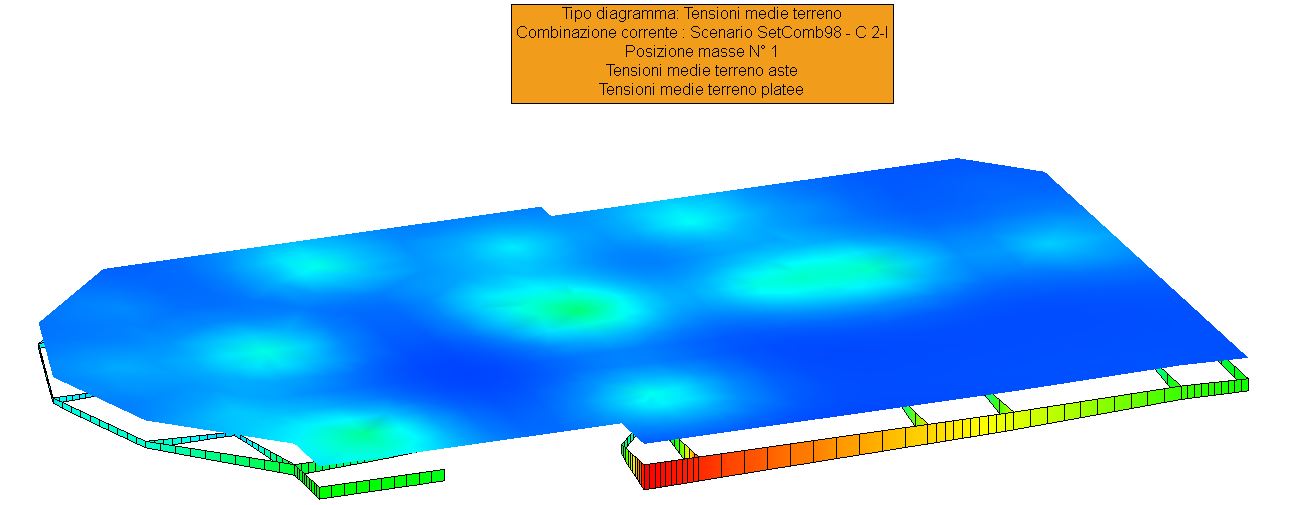

• le fondazioni del tipo a platea con travi a sezione rettangolare ( 50×40) dello spessore della platea, poggianti su un letto di cls magro di 10cm;
• pilastri 30×30, 30×60, 60×30, c 40;
• materiali usati sono cls r’ck300 ed acciaio Feb44k;
• pergolato inclinato con travetti in c.a.p.
