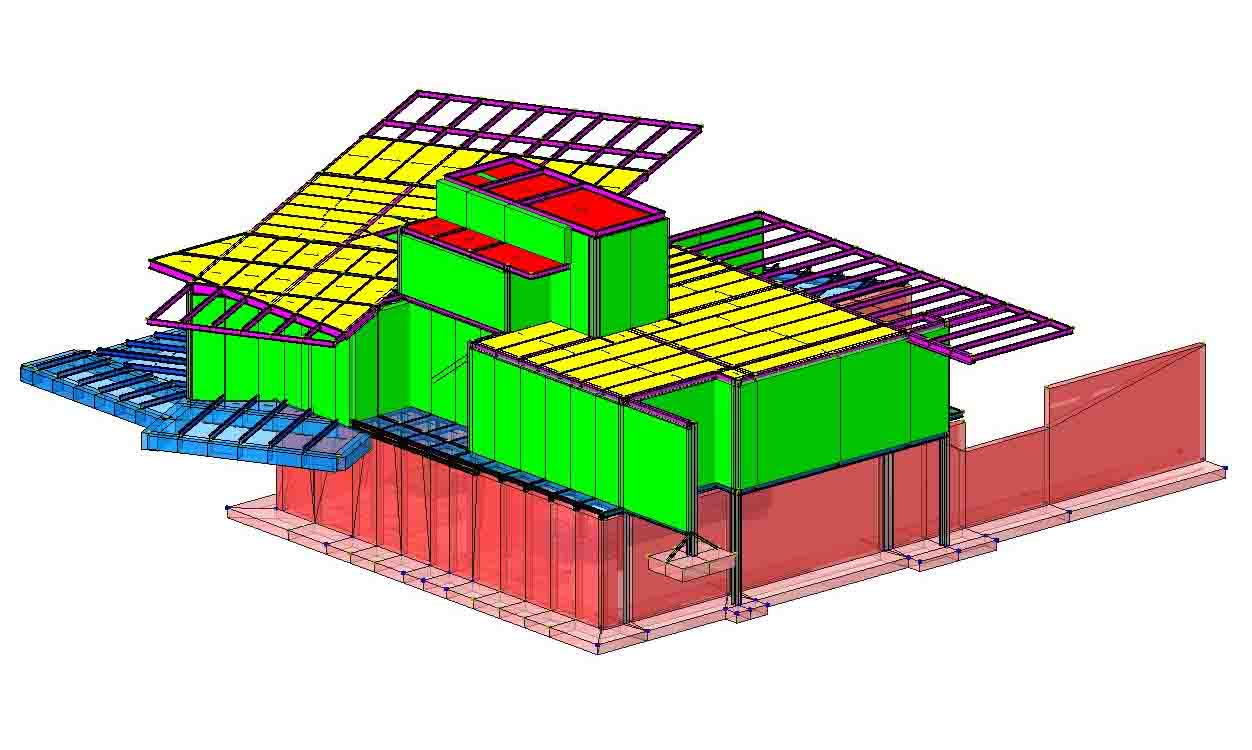

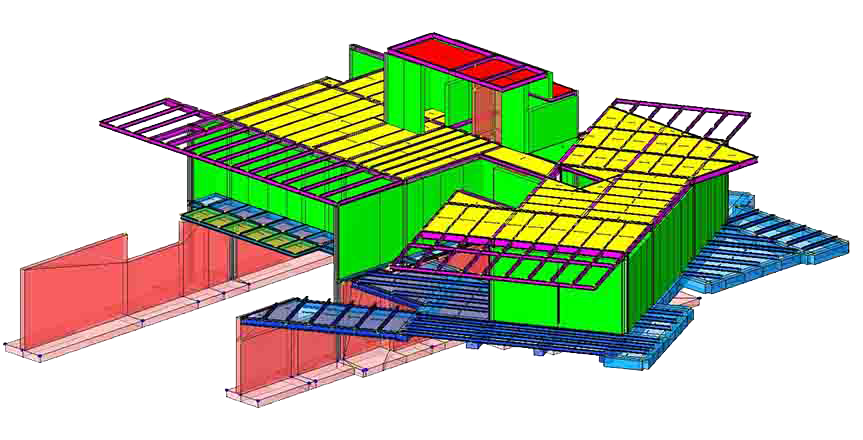

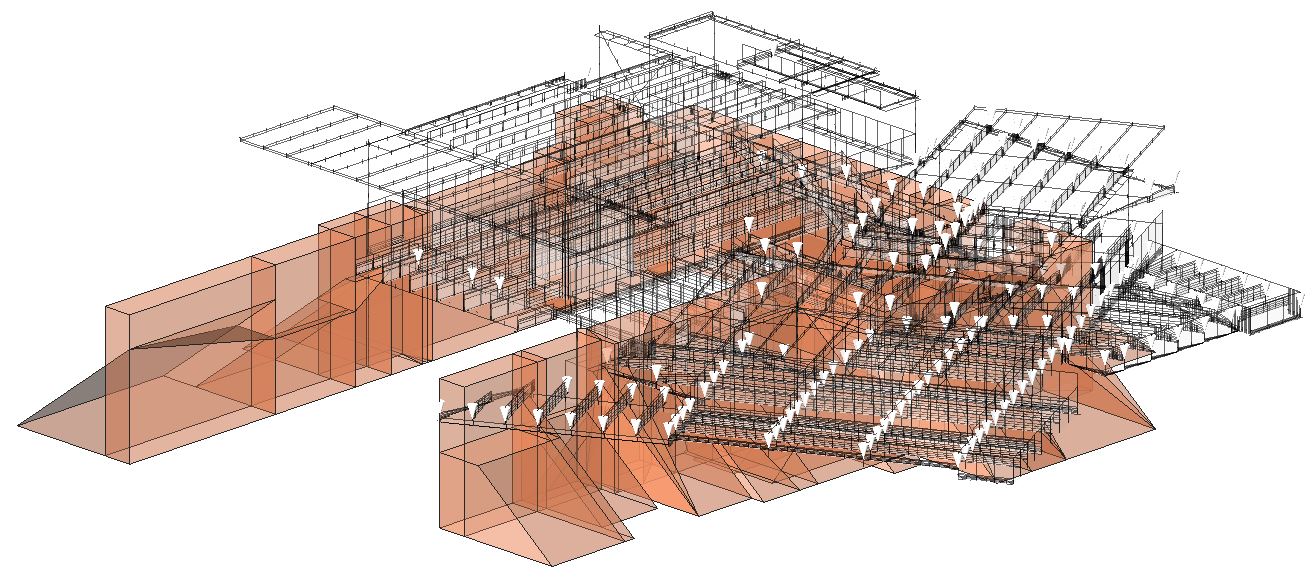

Modello strutturale di un edificio per civile abitazione

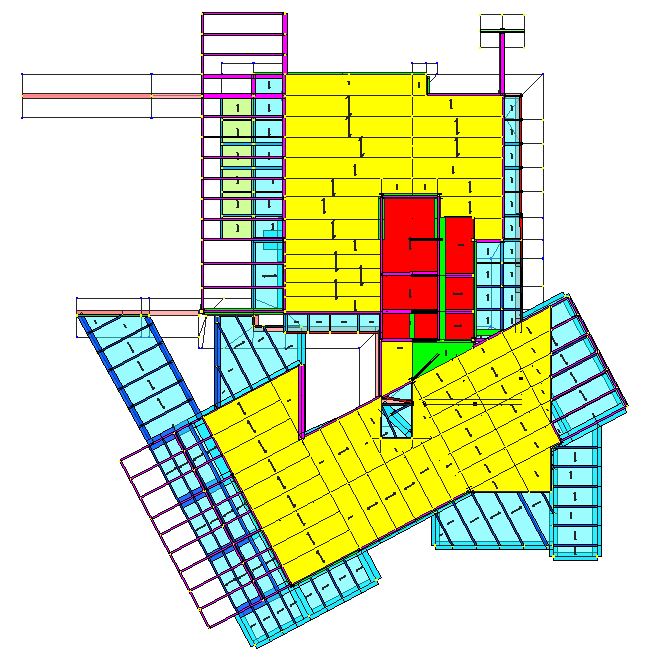

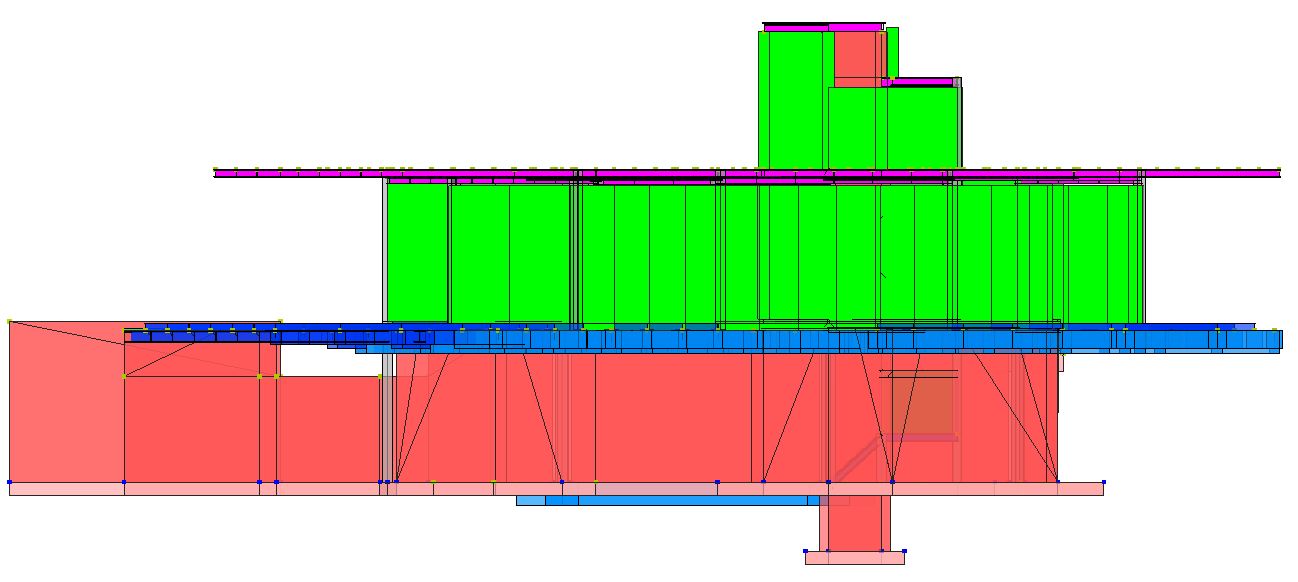

La struttura mista oggetto del presente calcolo è ubicata in C/da Anguilla, in tenere di Vittoria, SP17, Km 8.200 – Vittoria (prov. di Ragusa). Il fabbricato, che in pianta ha una forma irregolare, è costituita in grandi linee da due corpi non giuntati, posti tra loro a  27.5°, e si sviluppano altresì su quote diverse.

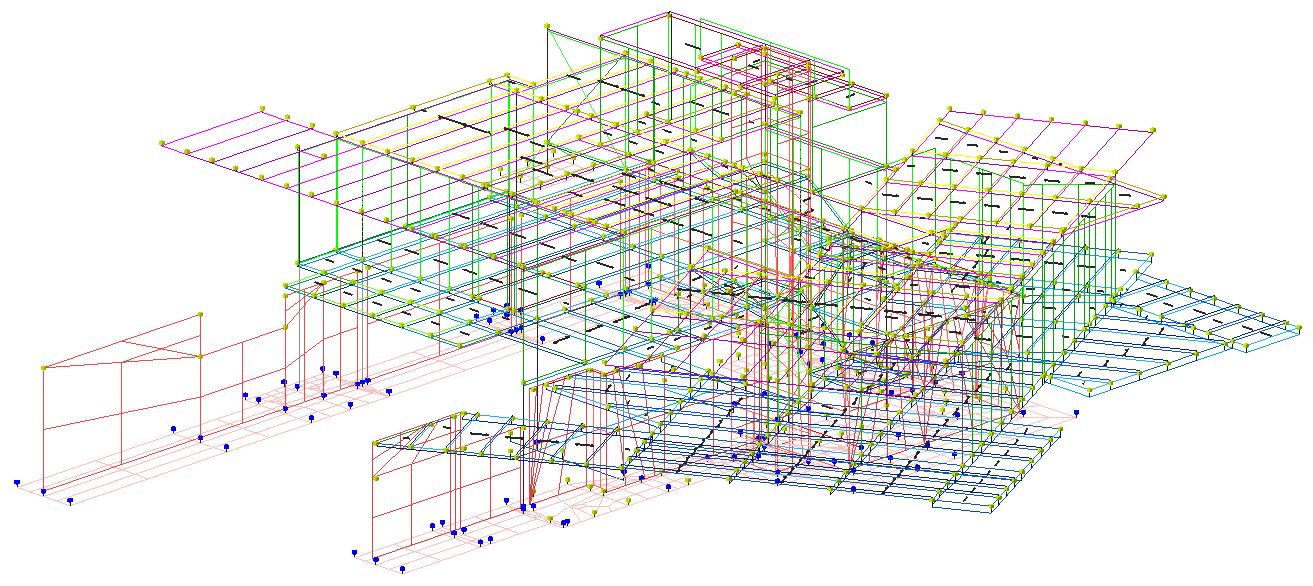

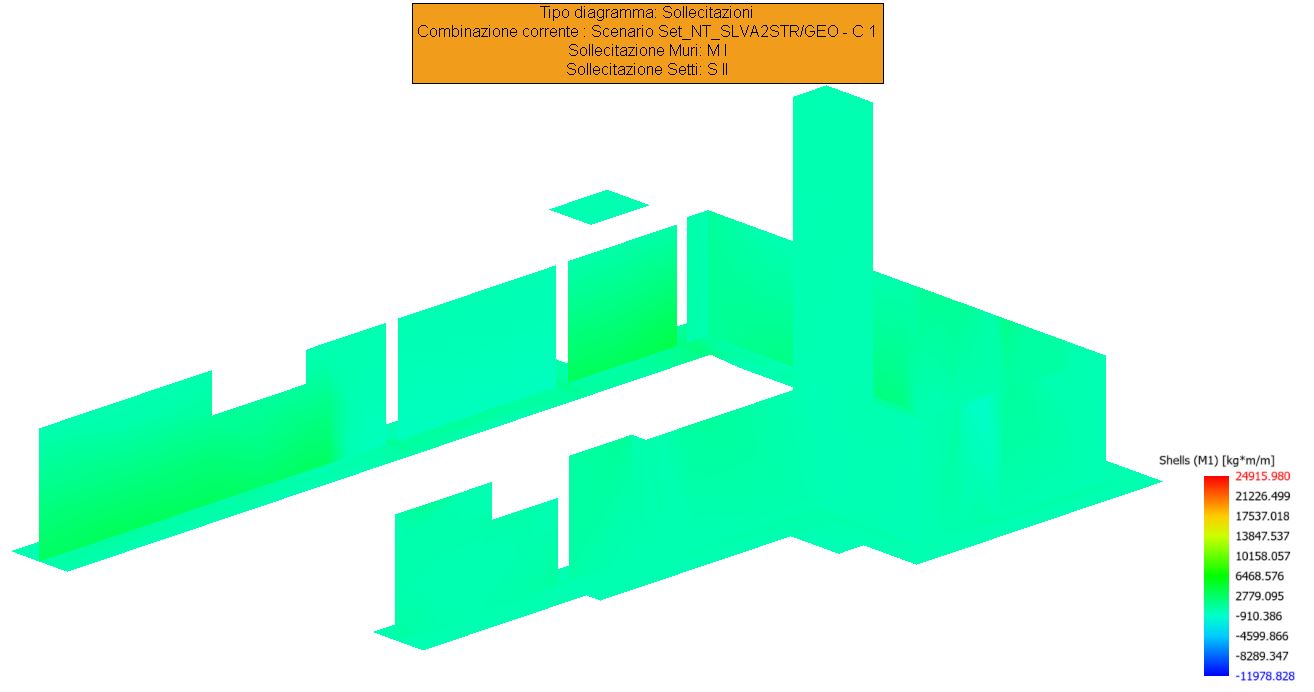

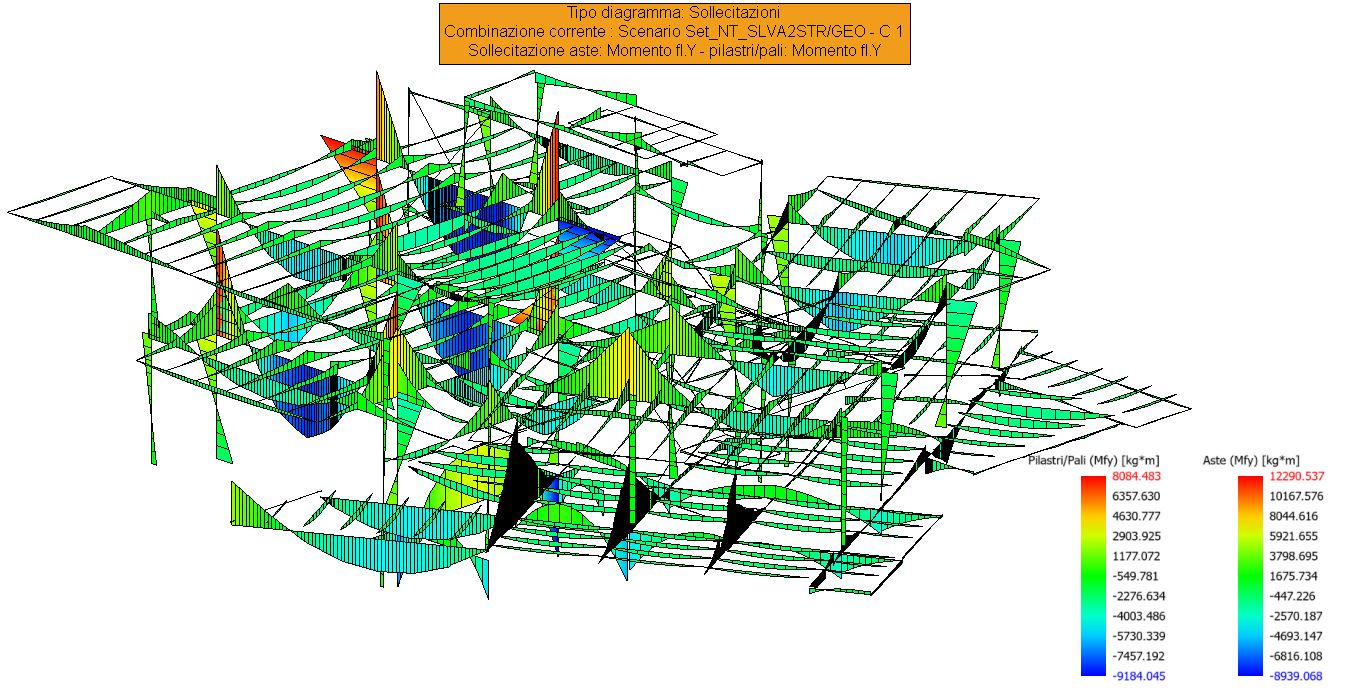

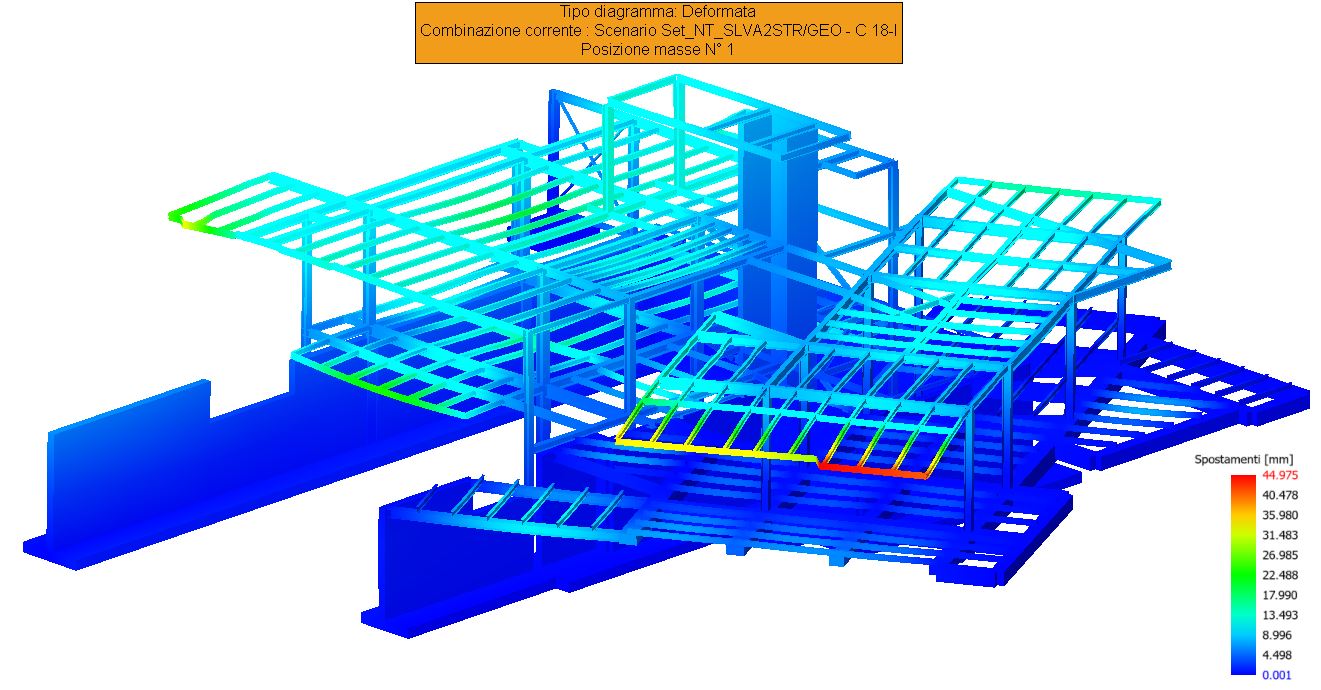

La modellazione l’analisi e la verifica sono state eseguite con il software di calcolo strutturale IperSpace.

In linea generale possiamo dire che la struttura è ad un solo piano in elevazione, con una parte su un piano scantinato destinato a garage. Il solo torrino scala fuoriesce rispetto alla quota del solo piano fuori terra. Le altezze sono 2.70 ml. netti per il piano corrente ai quali bisogna aggiungere le strutture portanti e il solaio. La struttura in elevazione è interamente pensata in acciaio con fondazioni in calcestruzzo e solaio in lamiera grecata e getto suppletivo. Alcune parti sono a sbalzo ma non hanno nessuna funzione portante, solo architettonica, e in generale, la copertura è comunque da realizzarsi piana in parte calpestabile
