Villetta unifamiliare

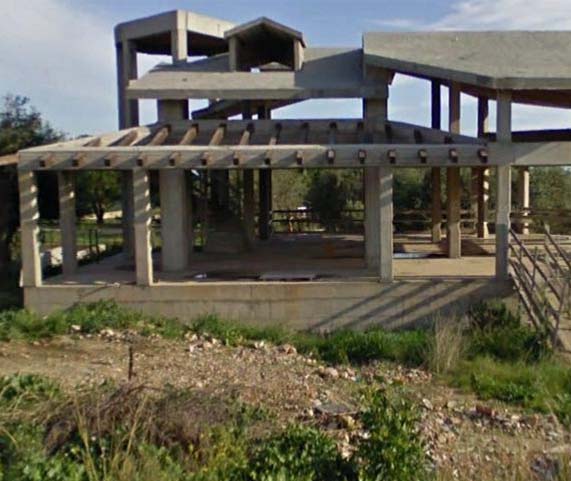

Il progetto nella costruzione di un fabbricato per civile abitazione nel Comune di Augusta. Il fabbricato di nuova costruzione verrà realizzato con tutte le caratteristiche tipologiche e costruttive dei fabbricati per civile abitazione.
Nello specifico la villa si compone di 2 elevazioni fuori terra ed una interrata.

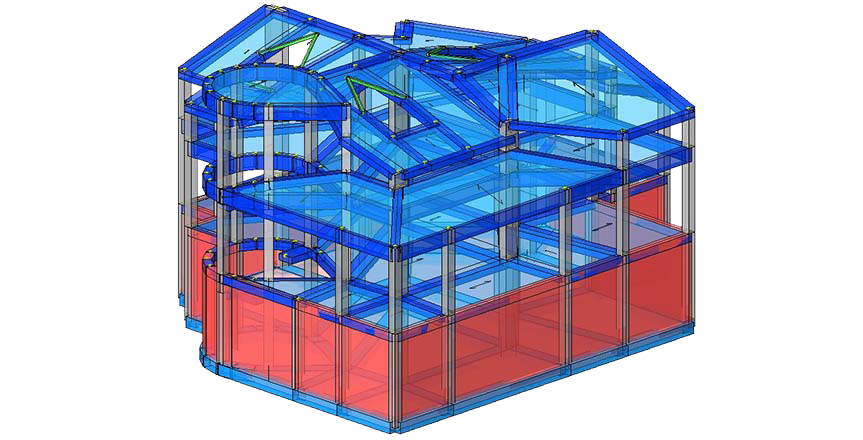

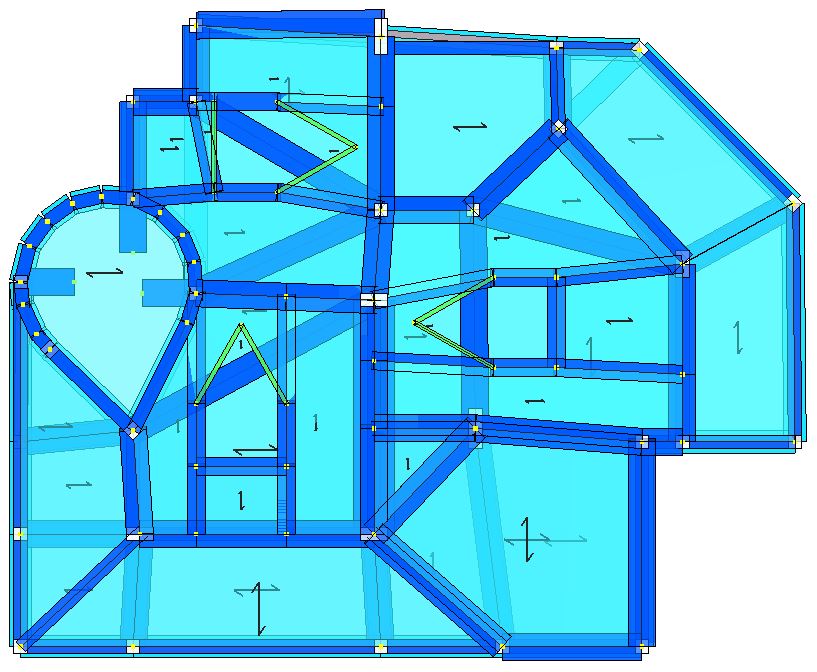

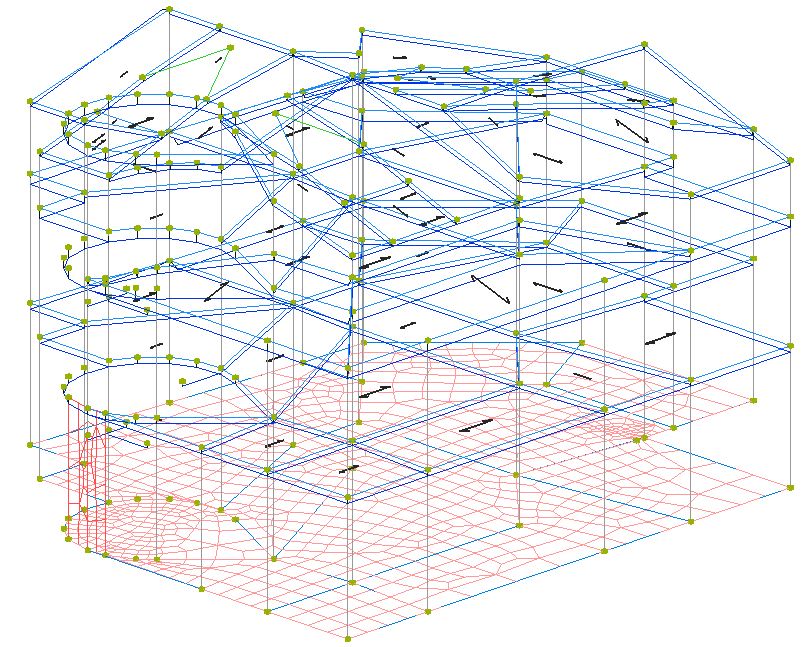

Il modello strutturale è stato realizzato con il software IperSpace

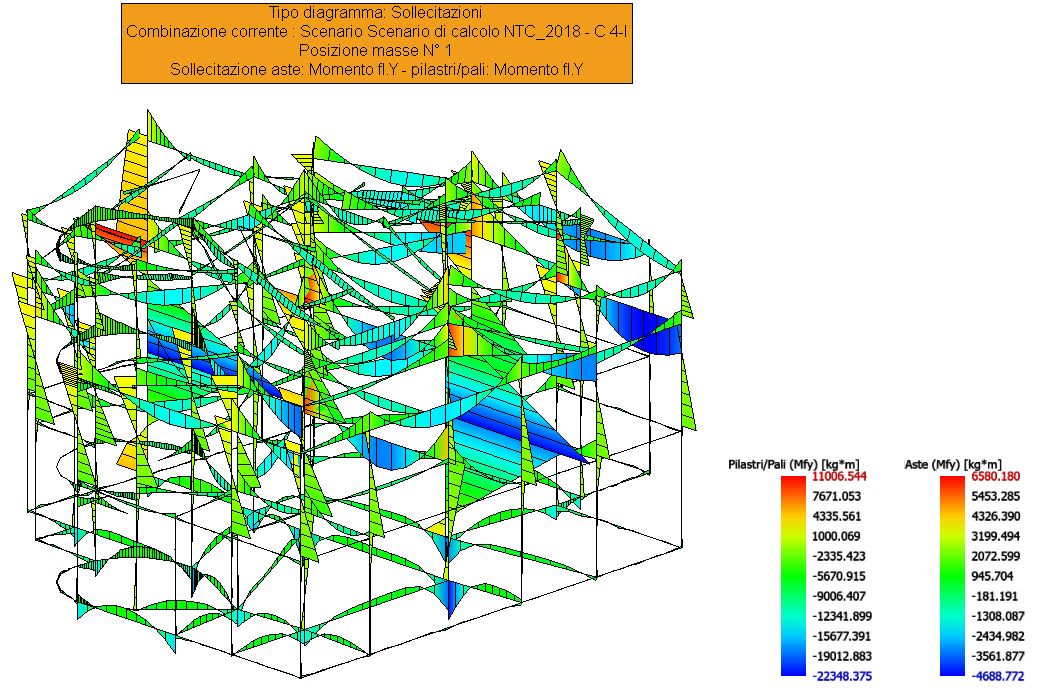

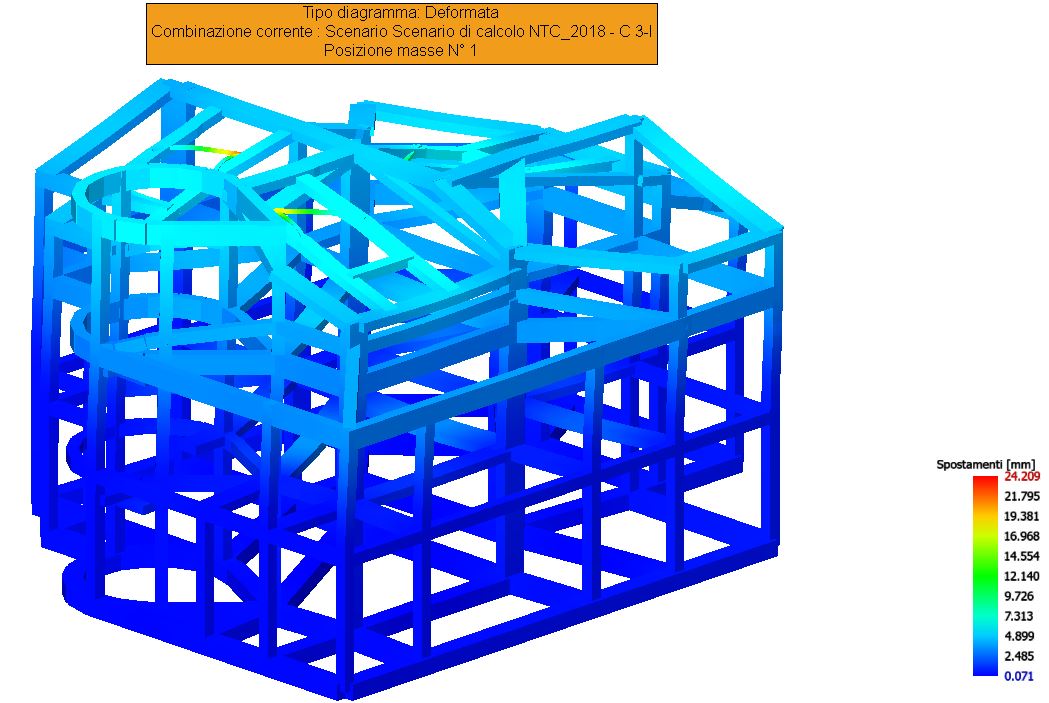

N.B.: le rappresentazioni che di seguito sono riportate, sono state eseguite secondo le NTC 2018.

Dal punto di vista strutturale l’edifico è in cemento armato a telai, i tompagni ed i tramezzi interni sono costituiti da laterizi forati, in particolare:

• i solai sono in latero cemento 18+5 (pignatte + caldana);

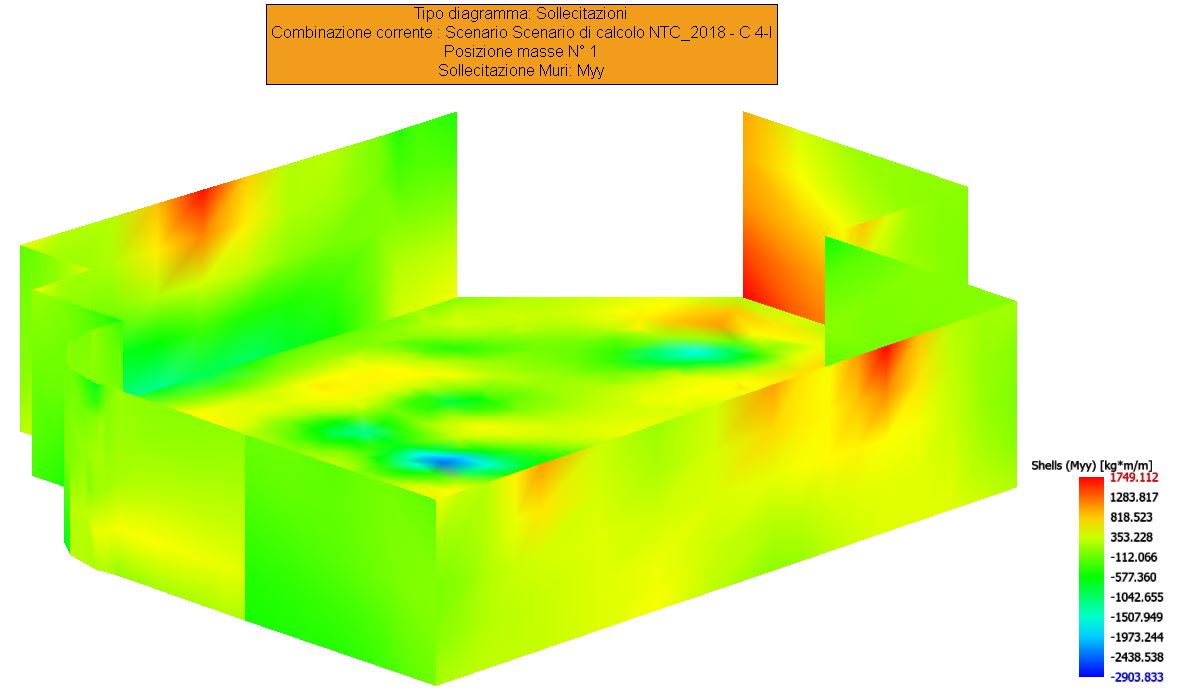

• le fondazioni del tipo a platea dello spessore di cm 40 poggiante su un letto di cls magro di cm 10;

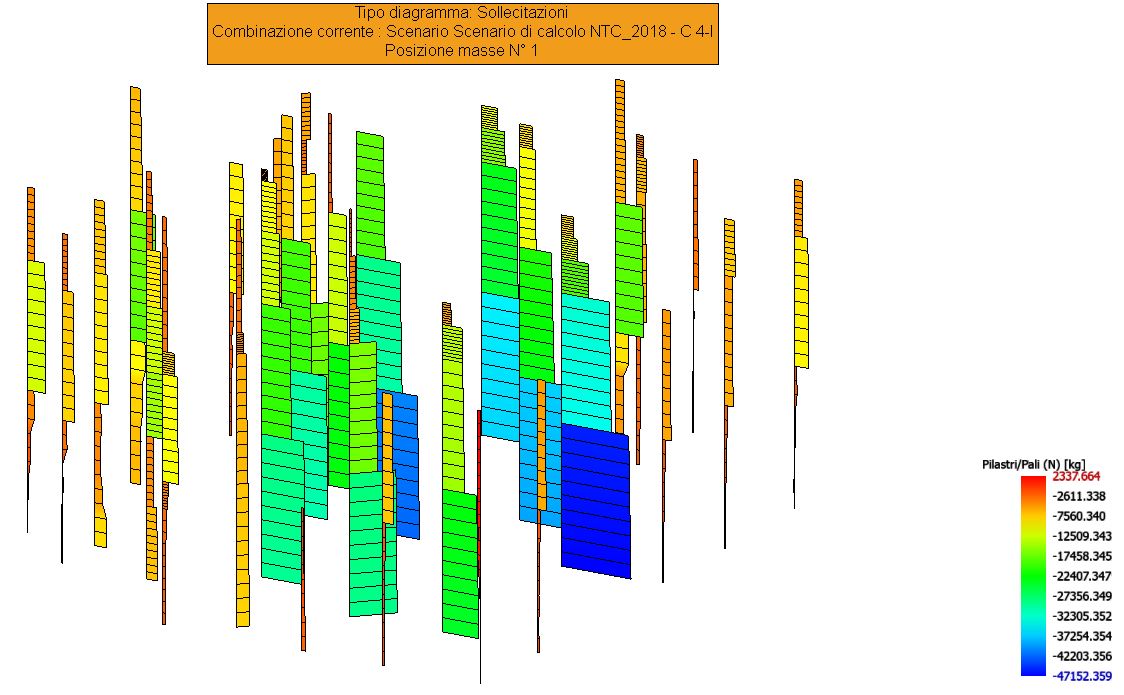

• pilastri 30×30, 30×60, 60×30, 30×80, 30×90;
• copertura in latero cemento a falde inclinate;
• materiali usati sono cls rck300 ed acciaio Feb44k;
• la scala interna del tipo elicoidale a 1 rampa in c.a. che collega ol pina scantinato con il piano terra ed il piano sottotetto.
